ЛИГА-КЛ0-1000кН

ЛИГА-КЛ0-1000кН

Универсальный прибор для испытаний скальных грунтов методами одноосного нагружения и одноплоскостного среза со сжатием.

Цена: по запросу
  • Высокая точность и повторяемость результатов
    Прецизионные датчики давления и деформации
  • Полная автоматизация испытаний
    Минимальное участие оператора
  • Автоматическое восстановление хода испытания
    В случаях необходимости перезапуска систем по причине внешнего воздействия
  • Онлайн-контроль параметров
    Мониторинг нагрузки и деформации

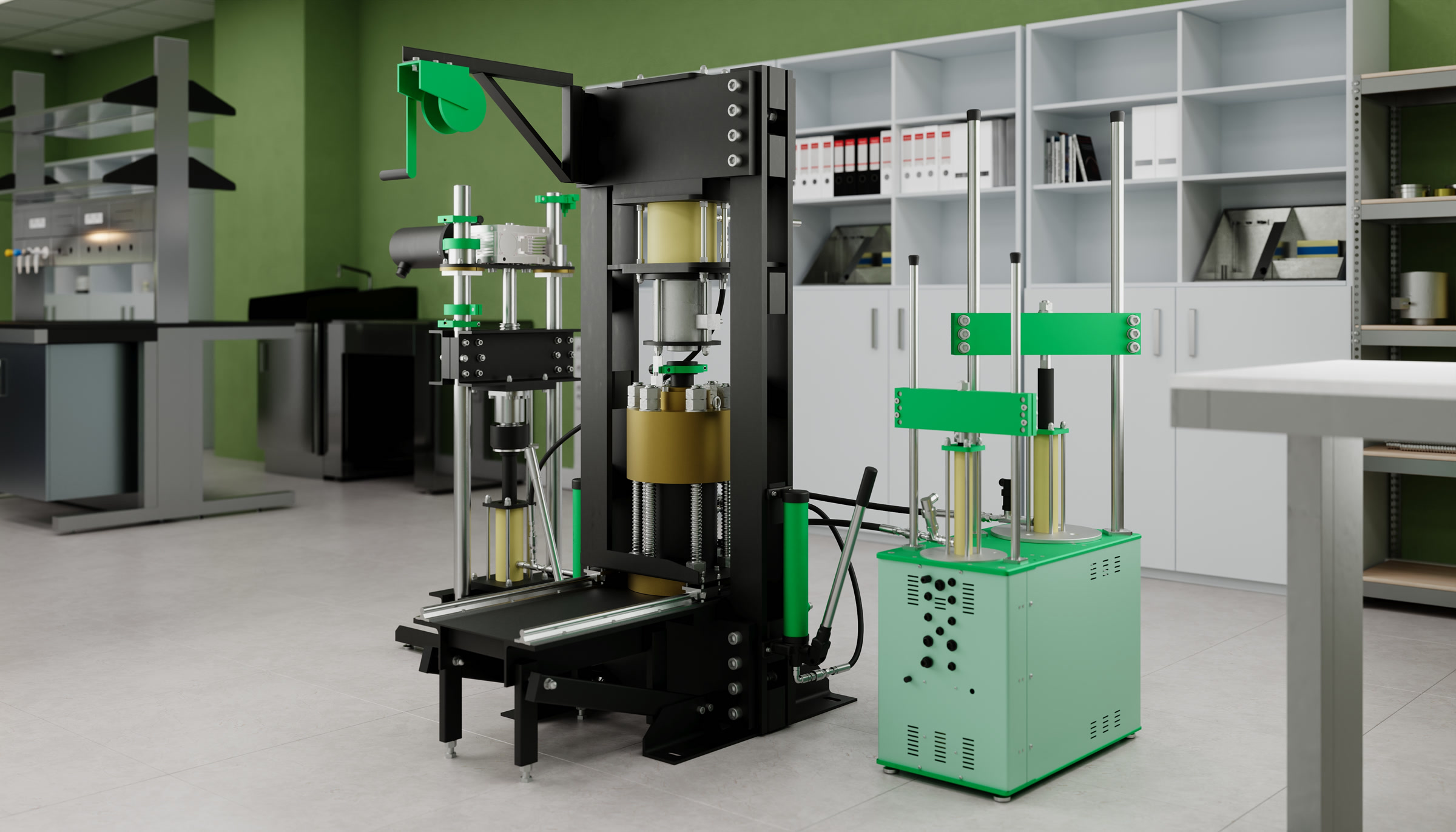

ЛИГА-КЛ0-1000кН — 1

Описание и преимущества

Назначение

Прибор ЛИГА-КЛ0-1000кН предназначен для испытаний скальных грунтов по схемам одноосного сжатия и одноплоскостного среза со сжатием.

  • Одноосное сжатие скальных образцов плоскими плитами, сферическими инденторами или встречными пуансонами для определения предела прочности на сжатие Rc, предела прочности на растяжение Rt и модуля деформации E.
  • Расчёт Rc и Rt по разрушающей силе F, геометрии образца и площади поперечного сечения A.
  • Оценка деформационного поведения образца по нагрузке F, перемещению Δh и модулю деформации E.
  • Одноплоскостной срез со сжатием для определения предела прочности при срезе τ и нормального сжимающего напряжения σ.
  • По серии срезовых испытаний подготовка пар τ—σ для расчёта угла внутреннего трения φ и удельного сцепления c.

Что даёт лаборатории

Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.

  • Автоматический режим испытаний с минимальным участием пользователя.
  • Сокращение времени испытаний за счёт автоматизации основных операций.
  • Удобная эксплуатация для начинающих и опытных специалистов.
  • Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
  • Техническая поддержка и методическое сопровождение.

Комплектация устройства

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Базовый состав прибора

Основные узлы, необходимые для работы прибора, автоматического проведения испытаний и регистрации результатов.

Испытательная рама Несущая конструкция прибора с нагрузочной траверсой и рабочей зоной.
Система нагружения Привод, исполнительные узлы и управление перемещением траверсы.
Датчики и измерение Каналы регистрации нагрузки, перемещения и деформаций образца.
ПО и блок управления Автоматическое ведение испытаний, сбор данных и подготовка результатов.
Документация и кабели Паспорт, руководство по эксплуатации, кабели и принадлежности для запуска.
Оснастка и дополнительные модули

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

КТ 63
Камера для скальных образцов, типоразмер уточняется под задачу.
  • до 63 мм
Штампы к камере
Комплект штампов под выбранную камеру и типоразмер образца.

Ключевые характеристики

Параметр Значение
Максимальная вертикальная нагрузка, кН1000
Максимальный ход нагрузочной траверсы, мм120
Скорость осевых перемещений рамы, мм/мин0,0001–150
Пределы допускаемой приведенной погрешности измерений силы, %±0,5
Пределы допускаемой приведенной погрешности измерений линейного перемещения, %±0,2
Диаметр испытуемого образца, мм300
Габаритные размеры (ширина × глубина × высота), мм450 × 700 × 1100
Масса, кг190
