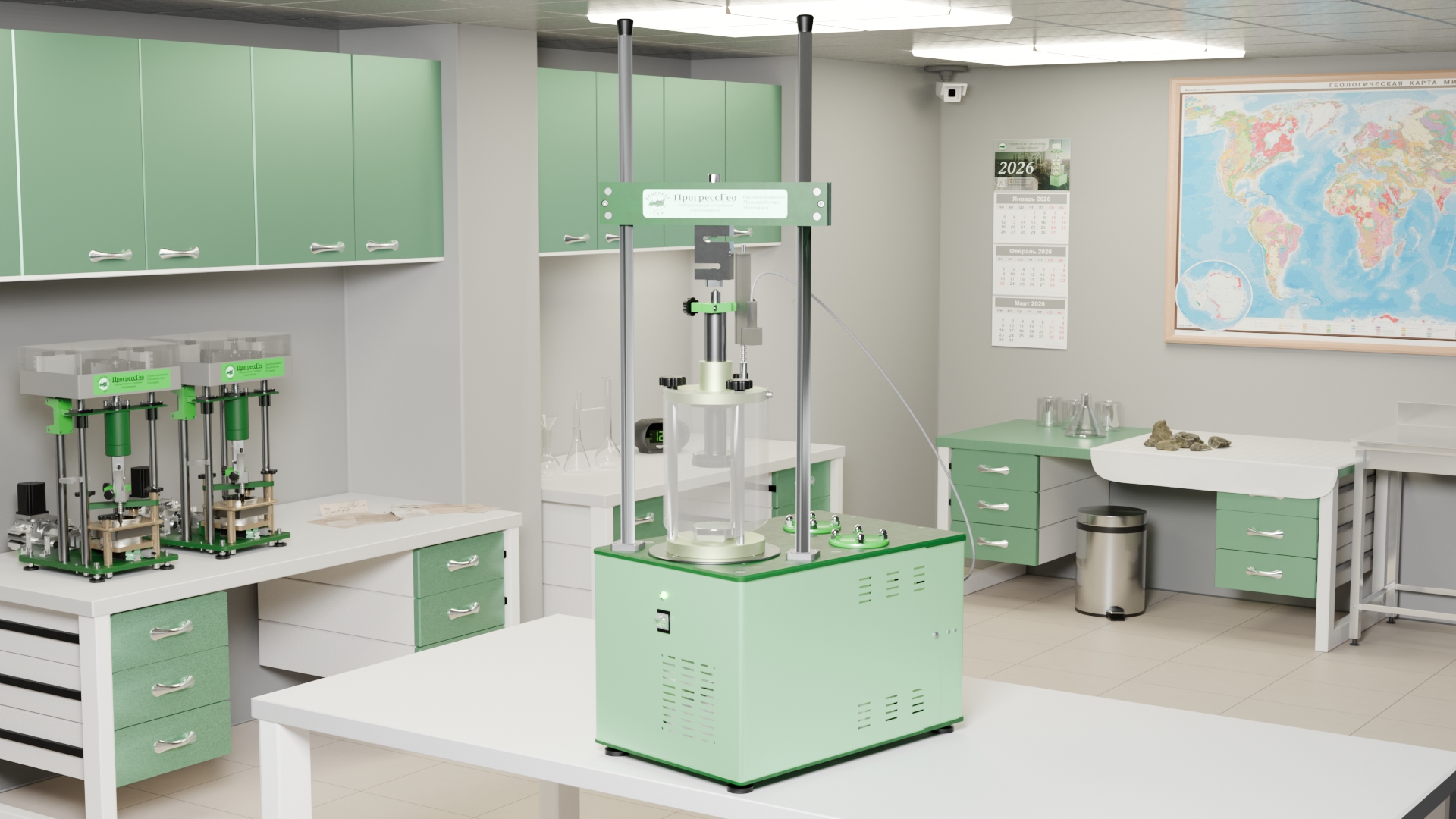

Нужно провести КН-испытание водонасыщенного суглинка на трёхосное сжатие. Образец 38 × 76 мм, прибор ЛИГА-КЛ0-10кН. Какие давления назначить, как провести испытание и рассчитать φ и c?
Для водонасыщенного суглинка применима схема КН — консолидированно-недренированное испытание с измерением порового давления. Для определения частных значений φ′ и c′ потребуется серия минимум из трёх образцов-близнецов.
Исходные параметры серии
Размер образцаØ 38 × 76 мм
СхемаКН + измерение u
Число образцовНе менее 3
Последовательность испытания
- Подготовьте образец. Определите исходные размеры и массу; проверьте сохранность структуры. Для связного грунта допустимы боковые бумажные дрены, закрывающие не более 50% поверхности.
- Выполните водонасыщение. Подайте противодавление ступенями и контролируйте параметр Скемптона B по программе испытаний.
- Назначьте эффективные давления консолидации. Для суглинка без уточнённого IL предварительный ряд: σ′3c = 0,10; 0,20; 0,30 МПа. Окончательный ряд назначают с учётом напряжений на объекте и таблицы 1 ГОСТ.
- Консолидируйте. Выдерживайте каждый образец до достижения критерия завершения консолидации, регистрируя изменение объёма и осевую деформацию.
- Проведите срез. Перекройте дренаж, включите регистрацию порового давления u и нагружайте с расчётной скоростью деформации до критерия разрушения.
- Обработайте серию. Рассчитайте эффективные главные напряжения для каждого опыта и постройте огибающую предельных состояний.
Расчётные зависимости
σ′1 = σ1 − u; σ′3 = σ3 − uЭффективные главные напряжения в момент разрушения
τ = c′ + σ′ · tan φ′Огибающая Мора — Кулона для серии испытаний
Для пары главных эффективных напряжений можно использовать линейную форму:
σ′1 = Nφ · σ′3 + 2c′√Nφ, где Nφ = (1 + sin φ′) / (1 − sin φ′)
Нормативные основания
Схема КН и порядок проведения — ГОСТ 12248.3—2020, п. 8.2; число испытаний в серии — п. 5.5; выбор давлений консолидации — п. 8.1 и таблица 1; ступени вертикального давления в статическом режиме — таблица 2; обработка результатов — п. 9.1.
Недостаточно данных для окончательного назначения режима. Укажите показатель текучести IL, природные и расчётные напряжения на глубине отбора, требуемые характеристики (полные или эффективные), начальную плотность и влажность. Без них ряд σ′3c и скорость деформации являются предварительными.
