ЛИГА-КЛ0-250кН

ЛИГА-КЛ0-250кН

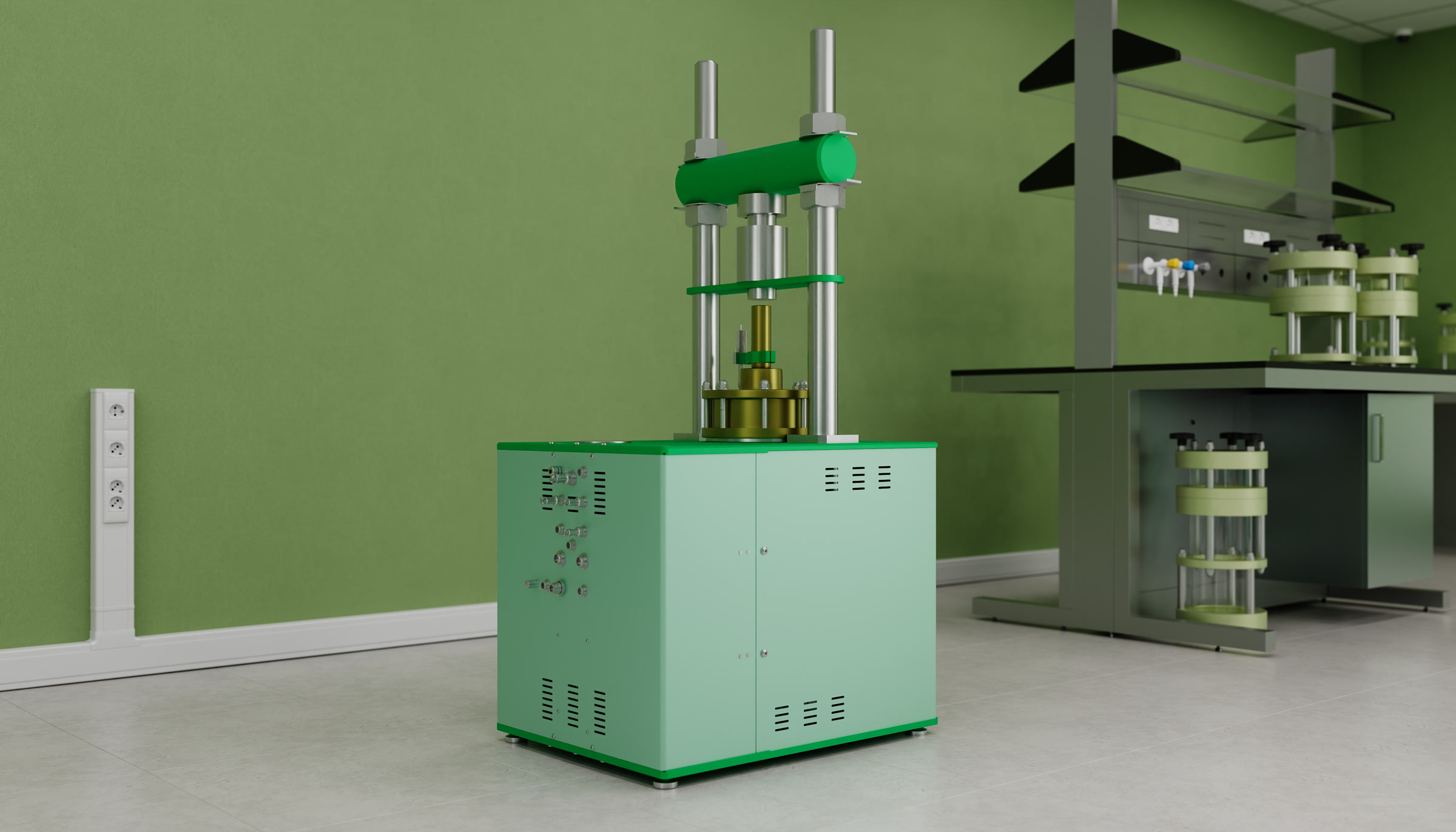

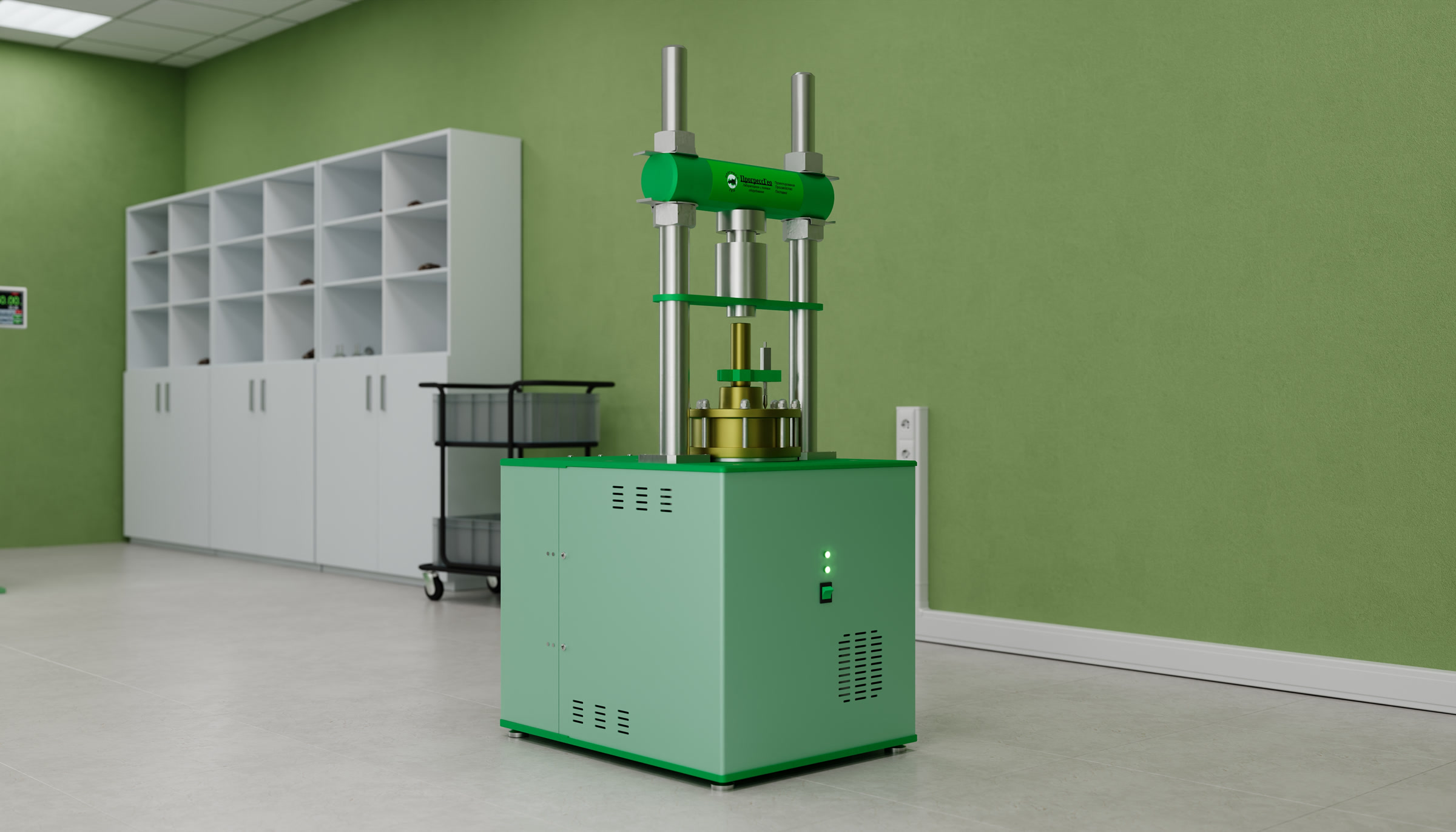

Универсальный прибор для испытаний крупнообломочных и скальных грунтов методами компрессионного сжатия, одноосного нагружения и одноплоскостного среза со сжатием.

Цена: от 580 000 ₽
  • Высокая точность
    Прецизионные датчики давления и деформации
  • Полная автоматизация испытаний
    Минимальное участие оператора
  • Повторяемость результатов
    Стабильная нагрузка и контроль параметров
  • Онлайн контроль параметров
    Мониторинг нагрузки и деформации

Описание и преимущества

Назначение

Прибор ЛИГА-КЛ0-250кН предназначен для испытаний крупнообломочных и скальных грунтов по нескольким схемам нагружения.

  • Компрессионное сжатие для расчёта коэффициента сжимаемости m, секущего одометрического модуля Eoed, касательного одометрического модуля Eoed,tan и модуля повторного нагружения Eur.
  • Построение зависимости деформации образца от нагрузки по вертикальной деформации ε, коэффициенту пористости e и давлению p.
  • Одноосное сжатие скальных образцов плоскими плитами, сферическими инденторами или встречными пуансонами для определения предела прочности на сжатие Rc, предела прочности на растяжение Rt и модуля деформации E.
  • Расчёт Rc и Rt по разрушающей силе F, геометрии образца и площади поперечного сечения A.
  • Одноплоскостной срез со сжатием для определения предела прочности при срезе τ и нормального сжимающего напряжения σ.
  • По серии срезовых испытаний подготовка пар τ—σ для расчёта угла внутреннего трения φ и удельного сцепления c.

Что даёт лаборатории

Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.

  • Автоматический режим испытаний с минимальным участием пользователя.
  • Сокращение времени испытаний за счёт автоматизации основных операций.
  • Удобная эксплуатация для начинающих и опытных специалистов.
  • Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
  • Техническая поддержка и методическое сопровождение.

Комплектация устройства

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Базовый состав прибора

Основные узлы, необходимые для работы прибора, автоматического проведения испытаний и регистрации результатов.

Испытательная рама Несущая конструкция прибора с нагрузочной траверсой и рабочей зоной.
Система нагружения Привод, исполнительные узлы и управление перемещением траверсы.
Датчики и измерение Каналы регистрации нагрузки, перемещения и деформаций образца.
ПО и блок управления Автоматическое ведение испытаний, сбор данных и подготовка результатов.
Документация и кабели Паспорт, руководство по эксплуатации, кабели и принадлежности для запуска.
Оснастка и дополнительные модули

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Оснастка одноосного сжатия 38x76
Комплект для испытания образцов диаметром 38 мм.
  • 38 x 76 мм
Оснастка одноосного сжатия 50x100
Комплект для испытания образцов диаметром 50 мм.
  • 50 x 100 мм

Ключевые характеристики

Параметр Значение
Максимальная вертикальная нагрузка, кН250
Максимальный ход нагрузочной траверсы, мм120
Скорость осевых перемещений рамы, мм/мин0,0001……150
Пределы допускаемой приведенной погрешности измерений силы, %±0,5
Пределы допускаемой приведенной погрешности измерений линейного перемещения, %±0,2
Диаметр испытуемого образца, мм300
Габаритные размеры (ширина х глубина х высота), мм450 x 700 х 1100
Масса, кг190
