ЛИГА-КЛ0С-2НР

ЛИГА-КЛ0С-2НР

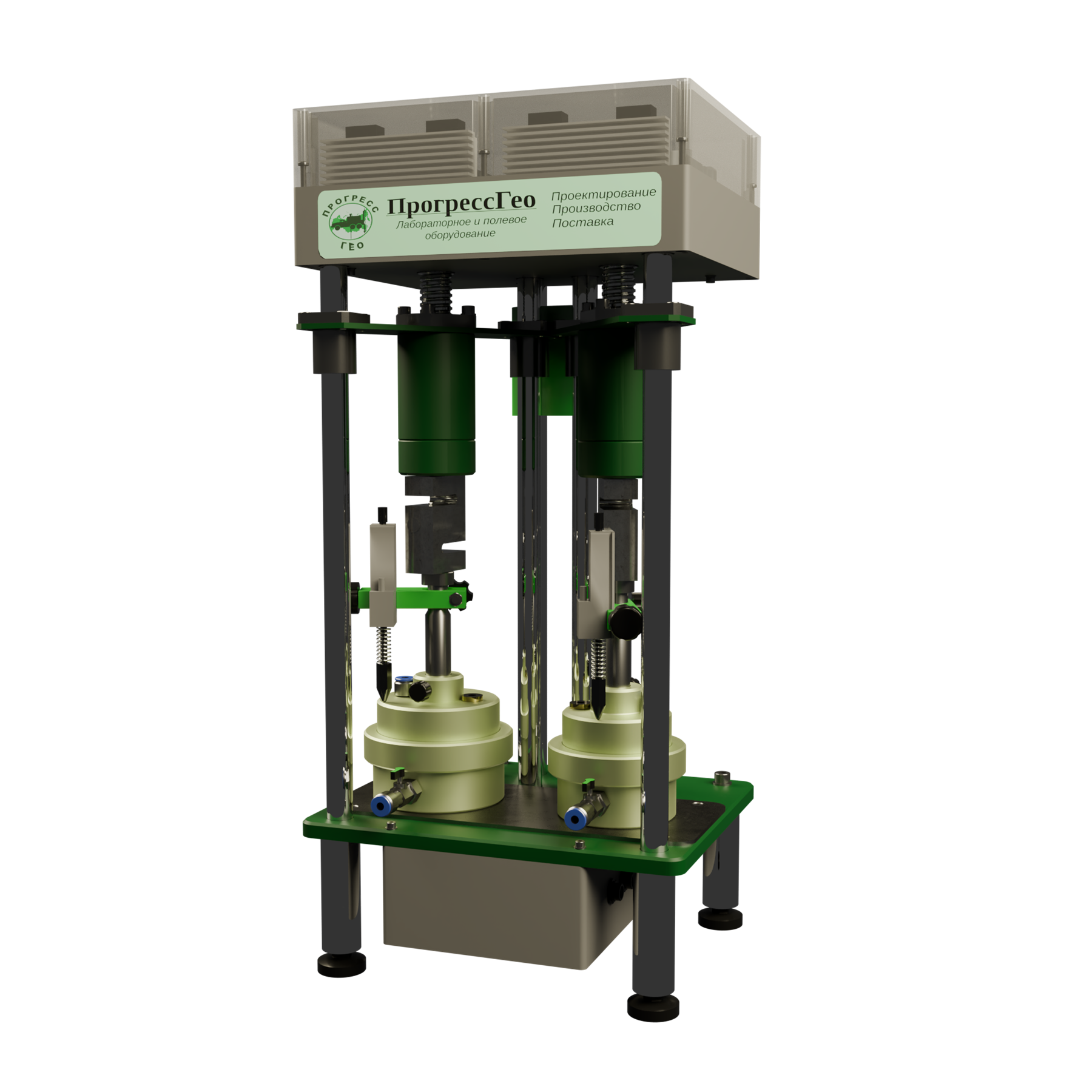

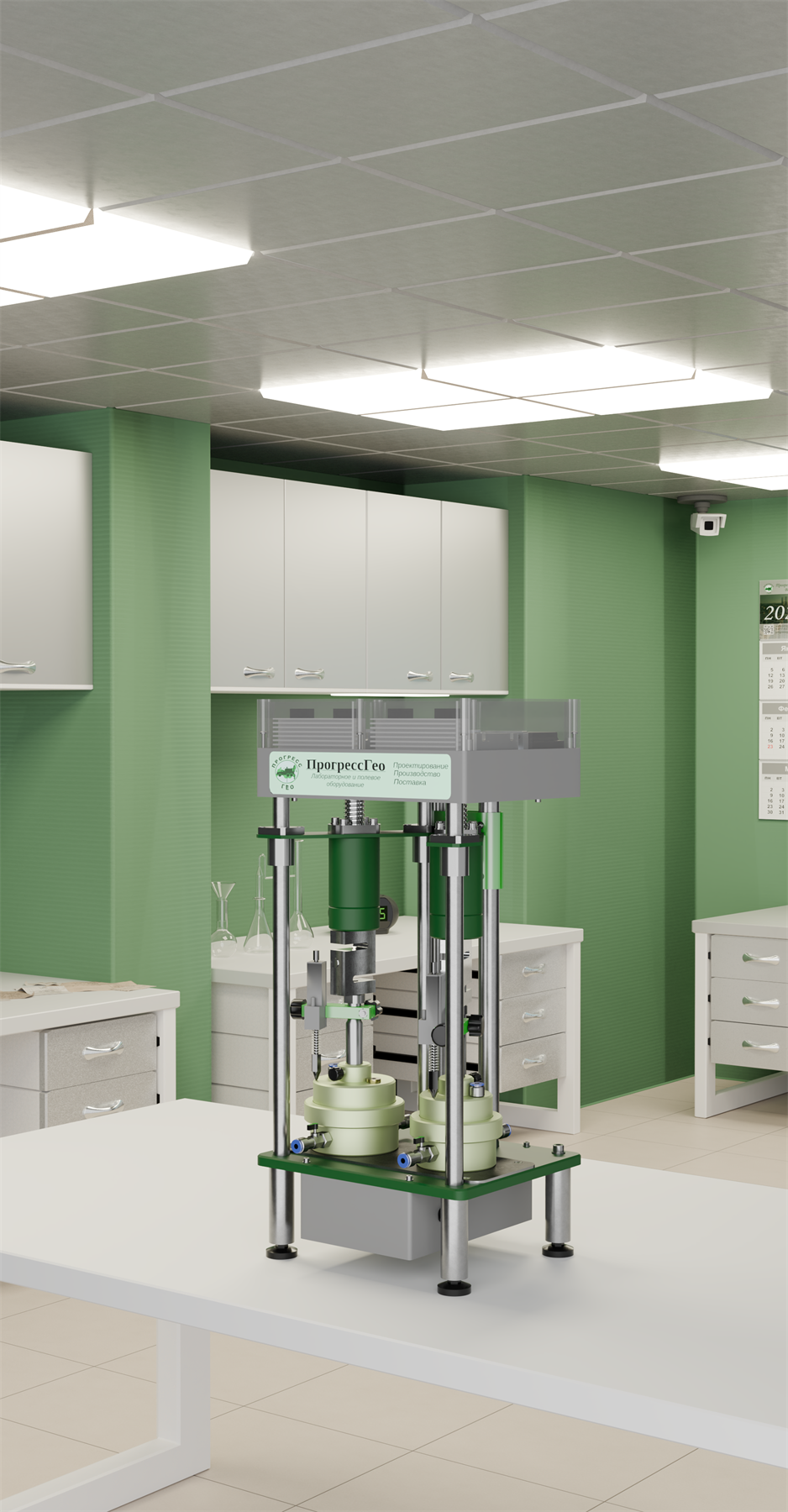

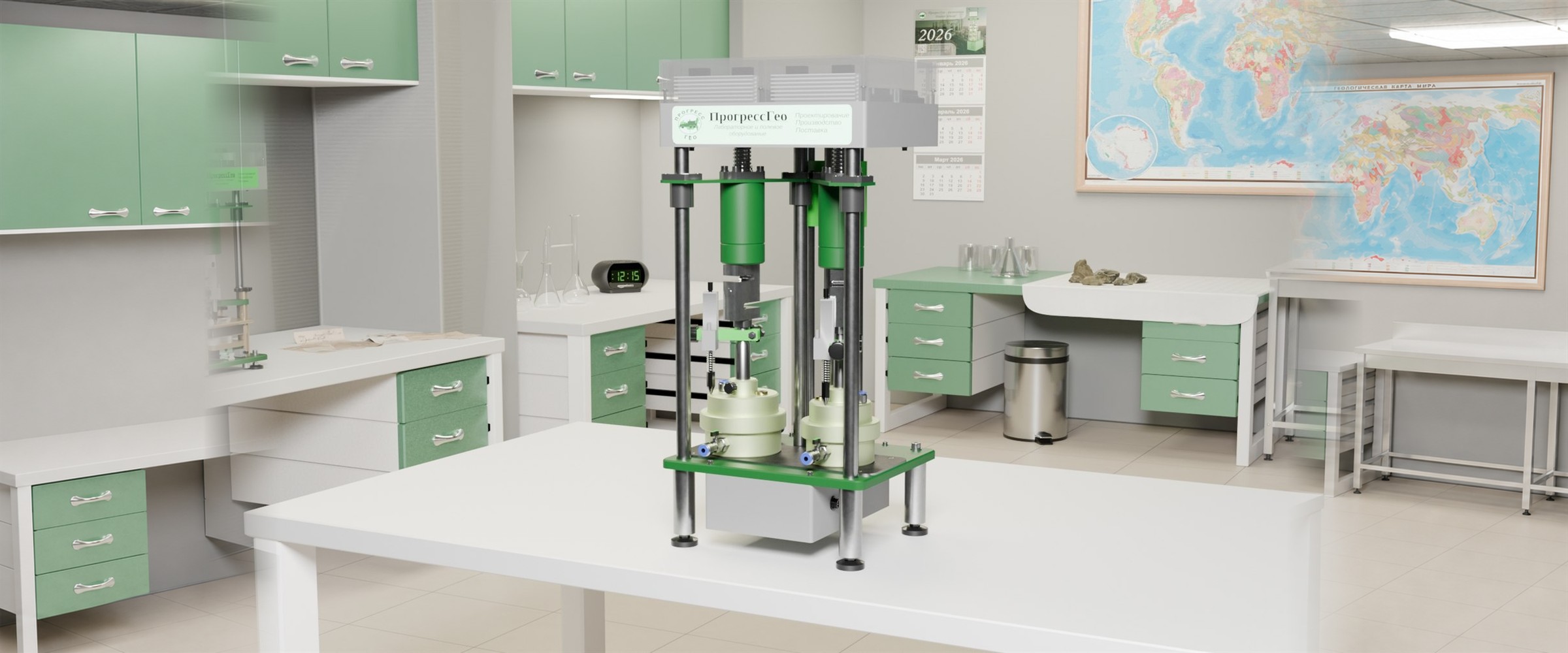

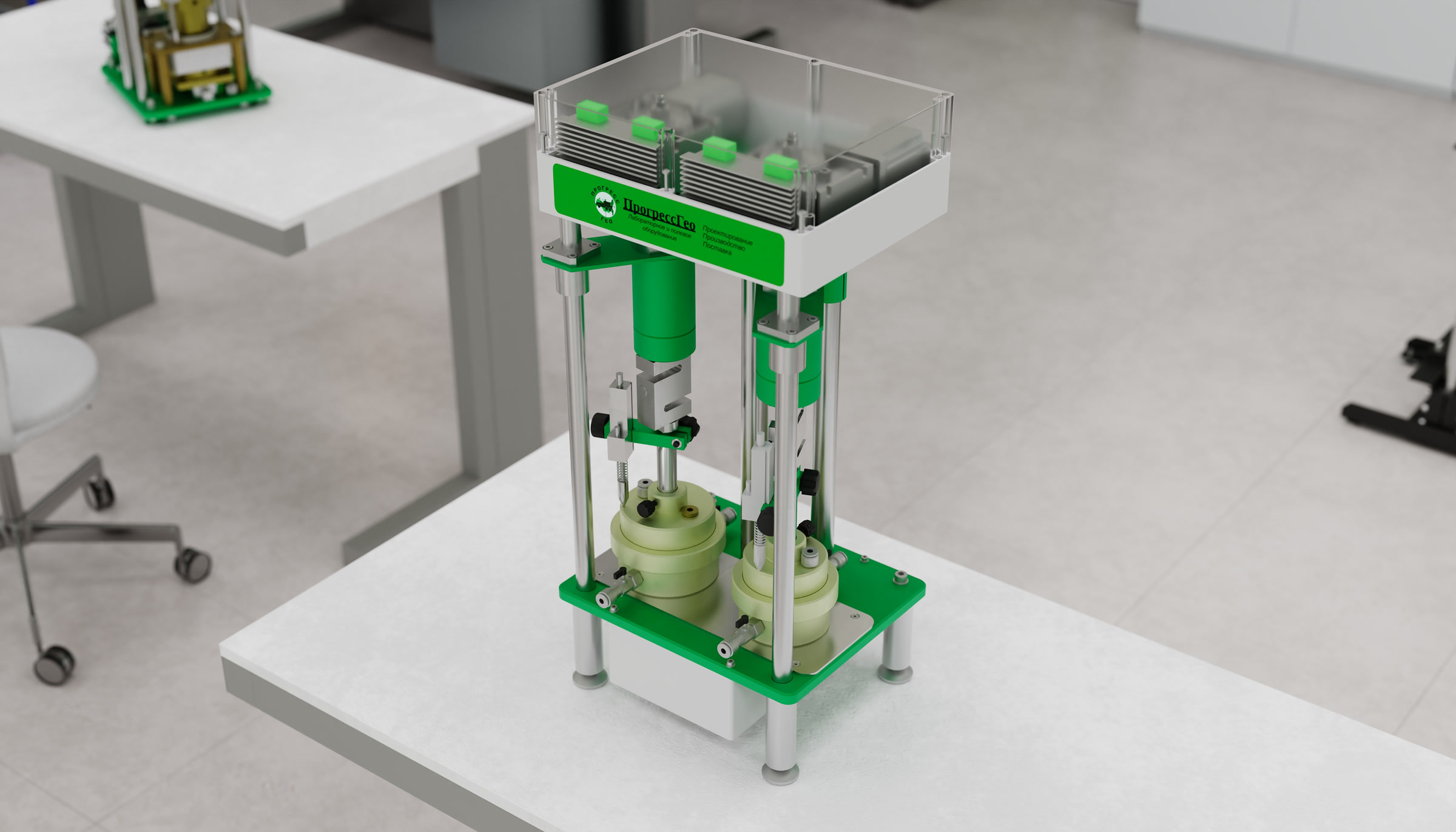

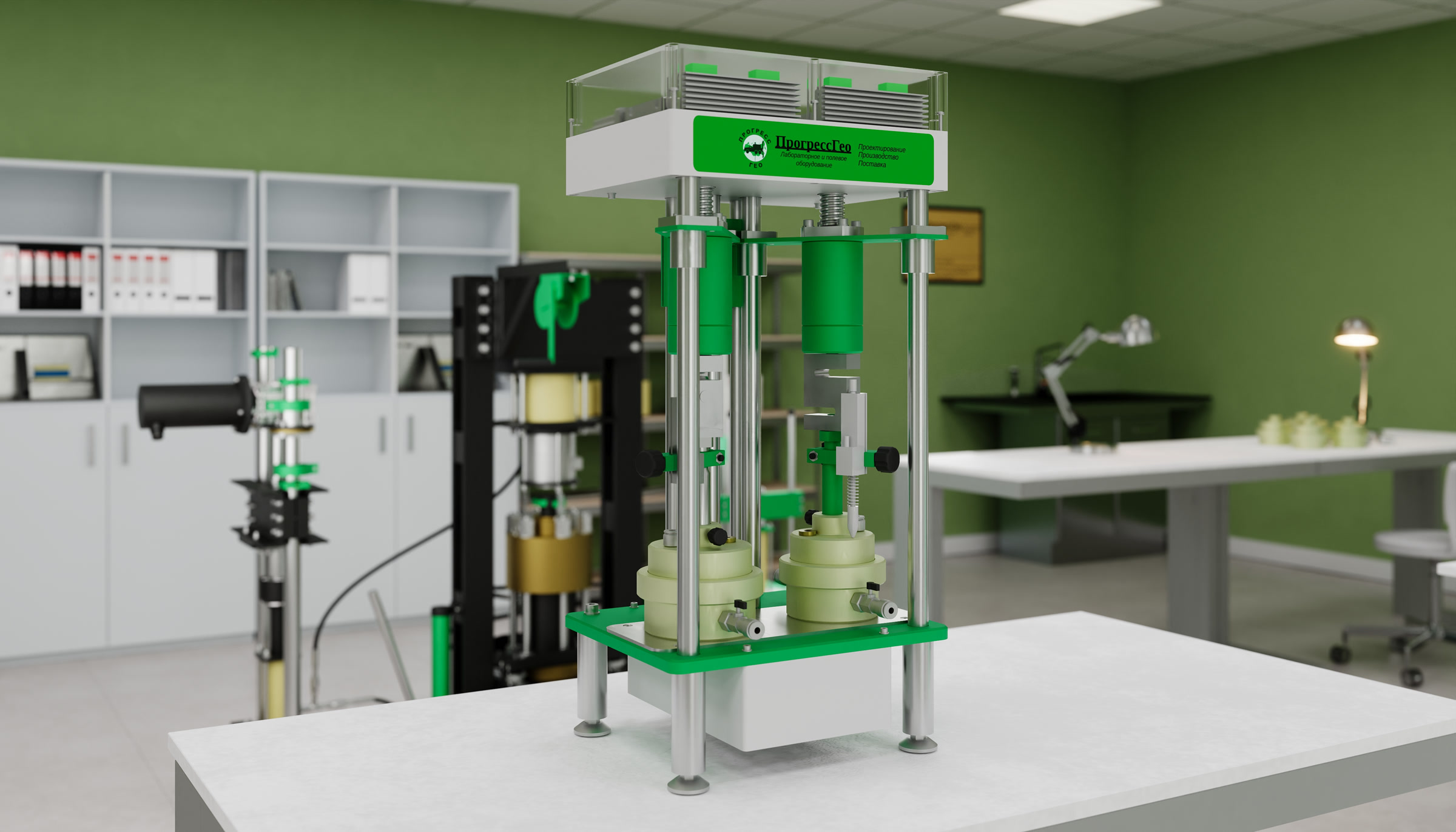

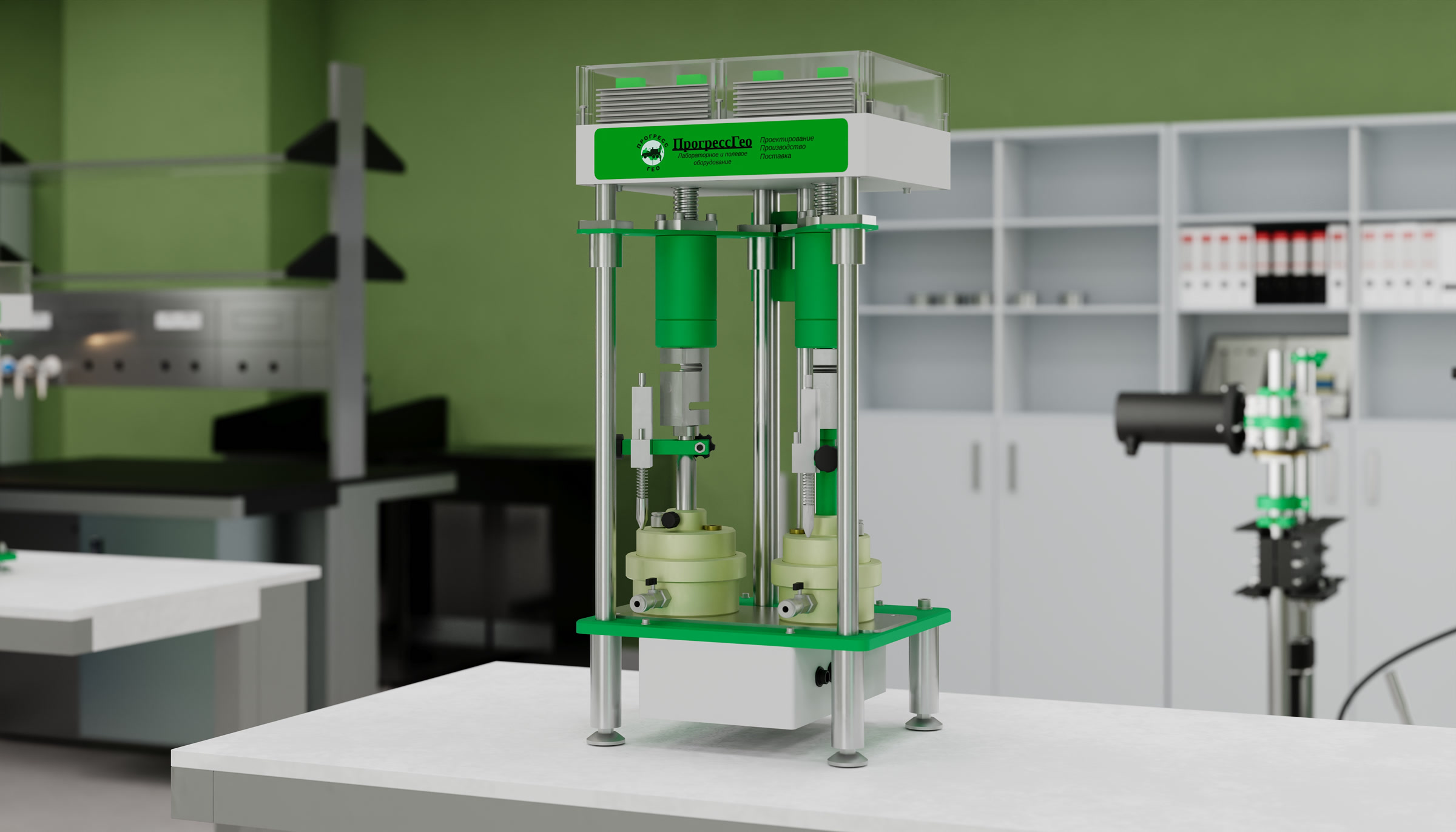

Автоматический прибор компрессионного сжатия мерзлых и дисперсных грунтов с автоматической регистрацией параметров испытания

Цена: 434 480 ₽ в базовой комплектации
  • Высокая точность
    Прецизионные датчики давления и деформации
  • Полная автоматизация испытаний
    Минимальное участие оператора
  • Повторяемость результатов
    Стабильная нагрузка и контроль параметров
  • Онлайн контроль параметров
    Мониторинг нагрузки и деформации

Описание и преимущества

Назначение

Прибор ЛИГА-КЛ0С-2НР предназначен для испытаний дисперсных и мерзлых грунтов методами компрессионного сжатия, набухания/усадки и шарикового штампа.

  • Компрессионное сжатие дисперсных грунтов по ГОСТ 12248.4-2020 для определения m0, Eoed, Eoed,tan и Eur.
  • Метод релаксации напряжений МРН по СТО 60284311-003-2012.
  • Набухание и усадка по ГОСТ 12248.6-2020: свободное набухание, набухание под нагрузкой, давление набухания psw, влажность после набухания wsw, усадка по высоте/диаметру/объёму и влажность на пределе усадки.
  • Компрессионное сжатие мерзлых грунтов по ГОСТ 12248.10-2020 для расчёта коэффициента сжимаемости пластично-мерзлого грунта mf, модуля деформации E, коэффициента оттаивания Ath и сжимаемости при оттаивании m.
  • Испытания шариковым штампом по ГОСТ 12248.7-2020 для оценки характеристик прочности и деформируемости мерзлых грунтов по нагрузке F, осадке штампа s и диаметру шарикового штампа D.

Что даёт лаборатории

Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.

  • Автоматический режим испытаний с минимальным участием пользователя.
  • Сокращение времени испытаний за счёт автоматизации основных операций.
  • Удобная эксплуатация для начинающих и опытных специалистов.
  • Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
  • Техническая поддержка и методическое сопровождение.

Комплектация устройства

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Базовый состав прибора

Основные узлы, необходимые для работы прибора, автоматического проведения испытаний и регистрации результатов.

Испытательная рама Несущая конструкция прибора с нагрузочной траверсой и рабочей зоной.
Система нагружения Привод, исполнительные узлы и управление перемещением траверсы.
Датчики и измерение Каналы регистрации нагрузки, перемещения и деформаций образца.
ПО и блок управления Автоматическое ведение испытаний, сбор данных и подготовка результатов.
Документация и кабели Паспорт, руководство по эксплуатации, кабели и принадлежности для запуска.
Оснастка и дополнительные модули

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Одометр ОК 40
Одометрическая камера под образец 40 мм.
  • 40 мм
Одометр ОК 60
Одометрическая камера под образец 60 мм.
  • 60 мм
Шариковый штамп
Штамп для передачи нагрузки через шариковый узел.

Ключевые характеристики

Параметр Значение
Максимальная вертикальная нагрузка, кН10
Максимальный ход нагрузочной траверсы, мм40
Скорость осевых перемещений рамы, мм/мин0,0001……150
Пределы допускаемой приведенной погрешности измерений силы, %±0,5
Пределы допускаемой приведенной погрешности измерений линейного перемещения, %±0,2
Диаметр испытуемого образца, мм71,4 ... 87
Габаритные размеры (ширина х глубина х высота), мм250 x 500 х 800
Масса, кг65
