ЛИГА-КЛ1-10кН
ЛИГА-КЛ1-10кН

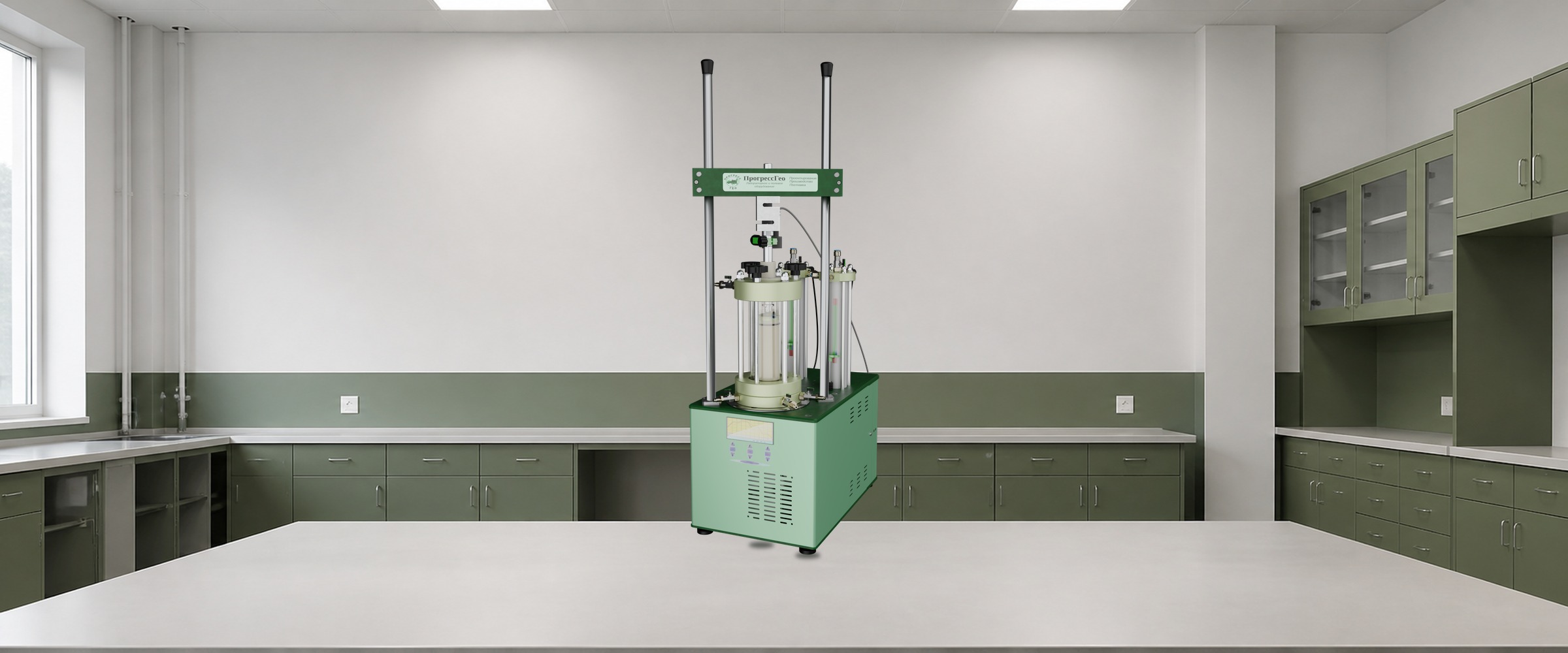

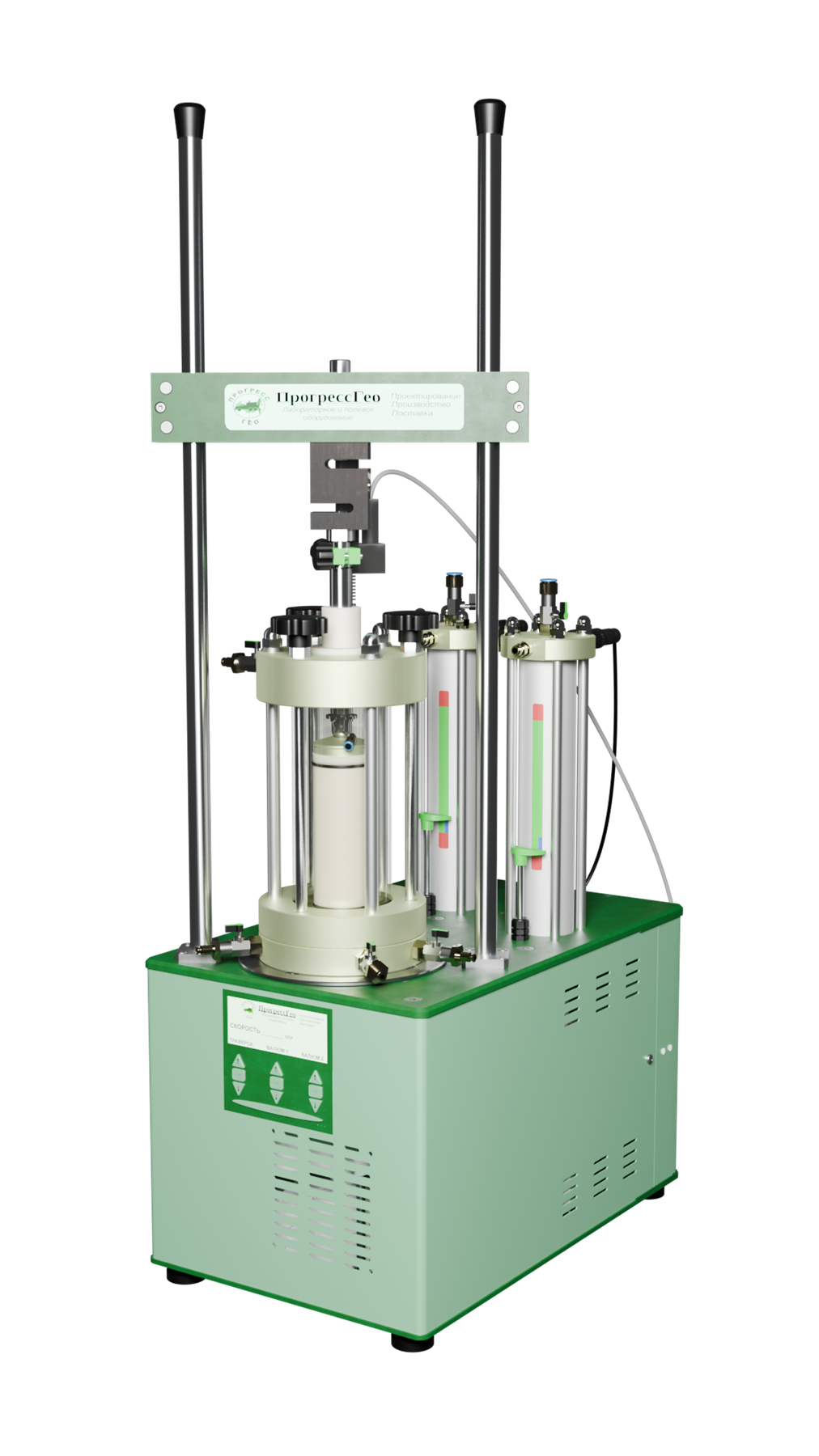

Прибор трёхосного сжатия грунтов с автоматической регистрацией параметров испытания
Цена:
от 580 000 ₽ в базовой комплектации
-
Высокая точностьПрецизионные датчики давления и деформации
-
Полная автоматизация испытанийМинимальное участие оператора
-
Повторяемость результатовСтабильная нагрузка и контроль параметров
-
Онлайн контроль параметровМониторинг нагрузки и деформации
Описание и преимущества
Назначение
Стабилометр ЛИГА-КЛ1-10кН предназначен для испытаний дисперсных грунтов методом трёхосного сжатия.
- Определение прочностных и деформационных свойств по ГОСТ 12248.3-2020, СП 22.133330, ASTM и другим методикам.
- Расчёт параметров φ, C, E, E50, Eur, ν, ψ, G, K для водонасыщенных и воздушно-сухих образцов.
- Работа по схемам КД, КН и НН.
- Диаметр испытуемого образца: 38-50 мм; применяемые камеры: тип А и тип Б.
Что даёт лаборатории
Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.

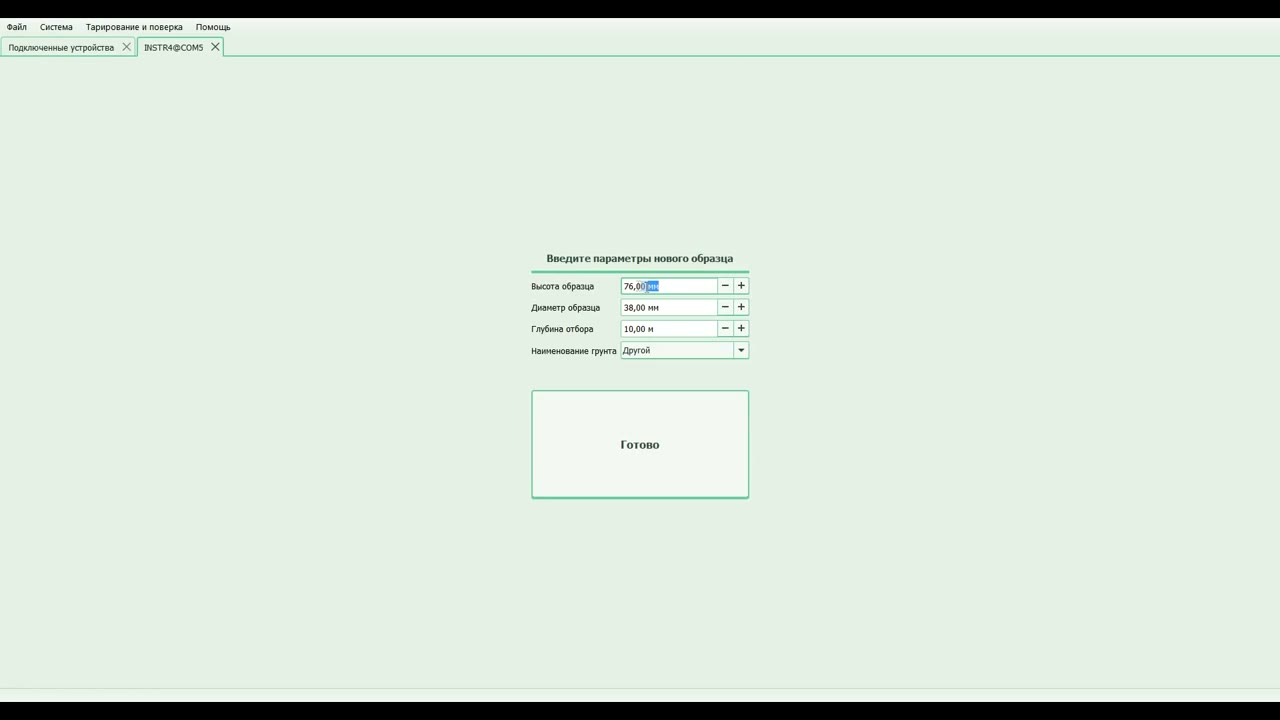

- Автоматический режим испытаний с минимальным участием пользователя.
- Сокращение времени испытаний за счёт автоматизации основных операций.
- Удобная эксплуатация для начинающих и опытных специалистов.

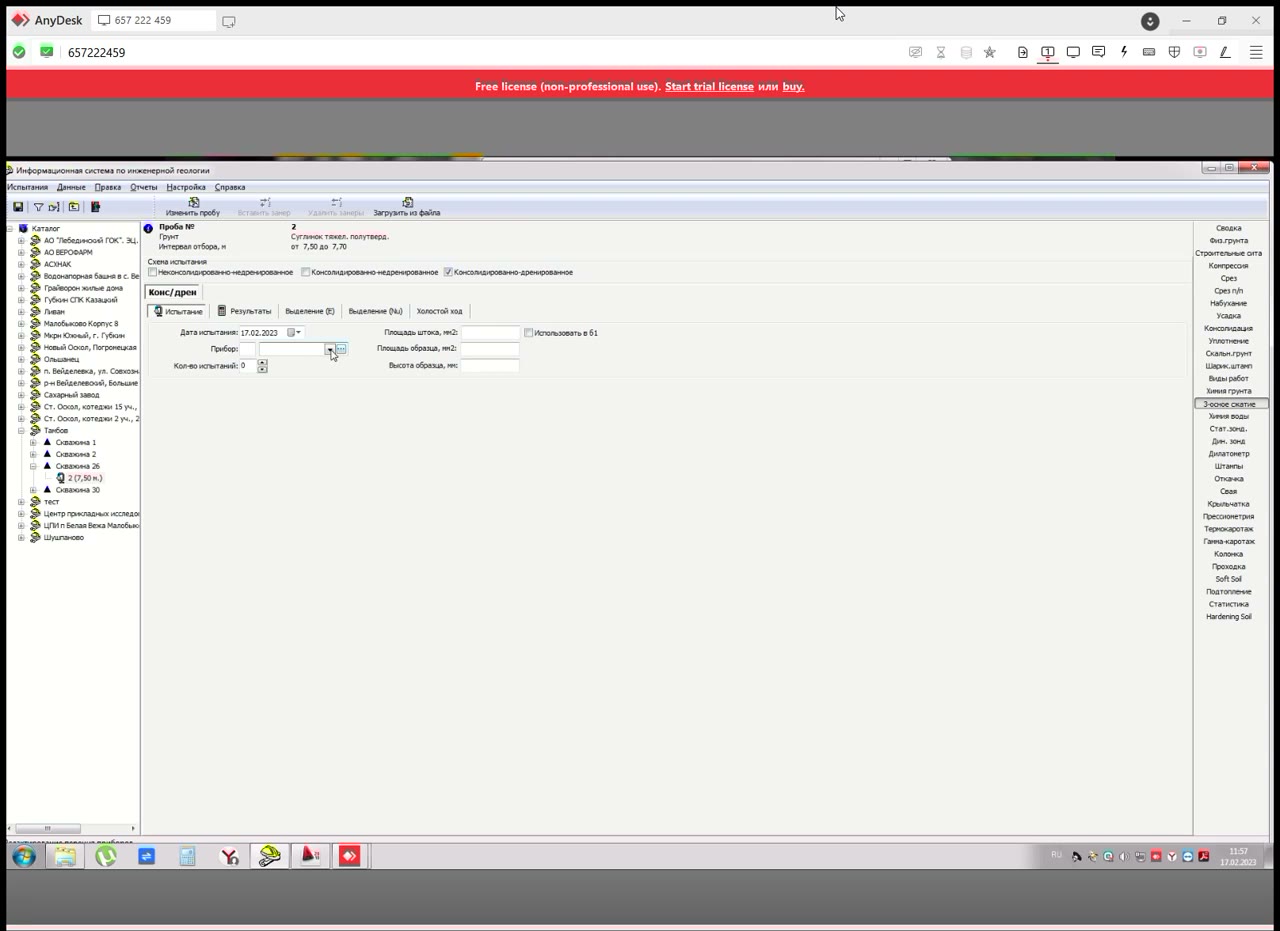

- Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
- Техническая поддержка и методическое сопровождение.
Комплектация устройства
Базовая комплектация, а также возможные расширения оснастки прибора
В базе
входит в стандартную поставку
Опция
добавляется по востребованности
Оснастка и опции
Камеры дополнительной оснастки
Точный состав поставки фиксируется в коммерческом предложении.
В базе

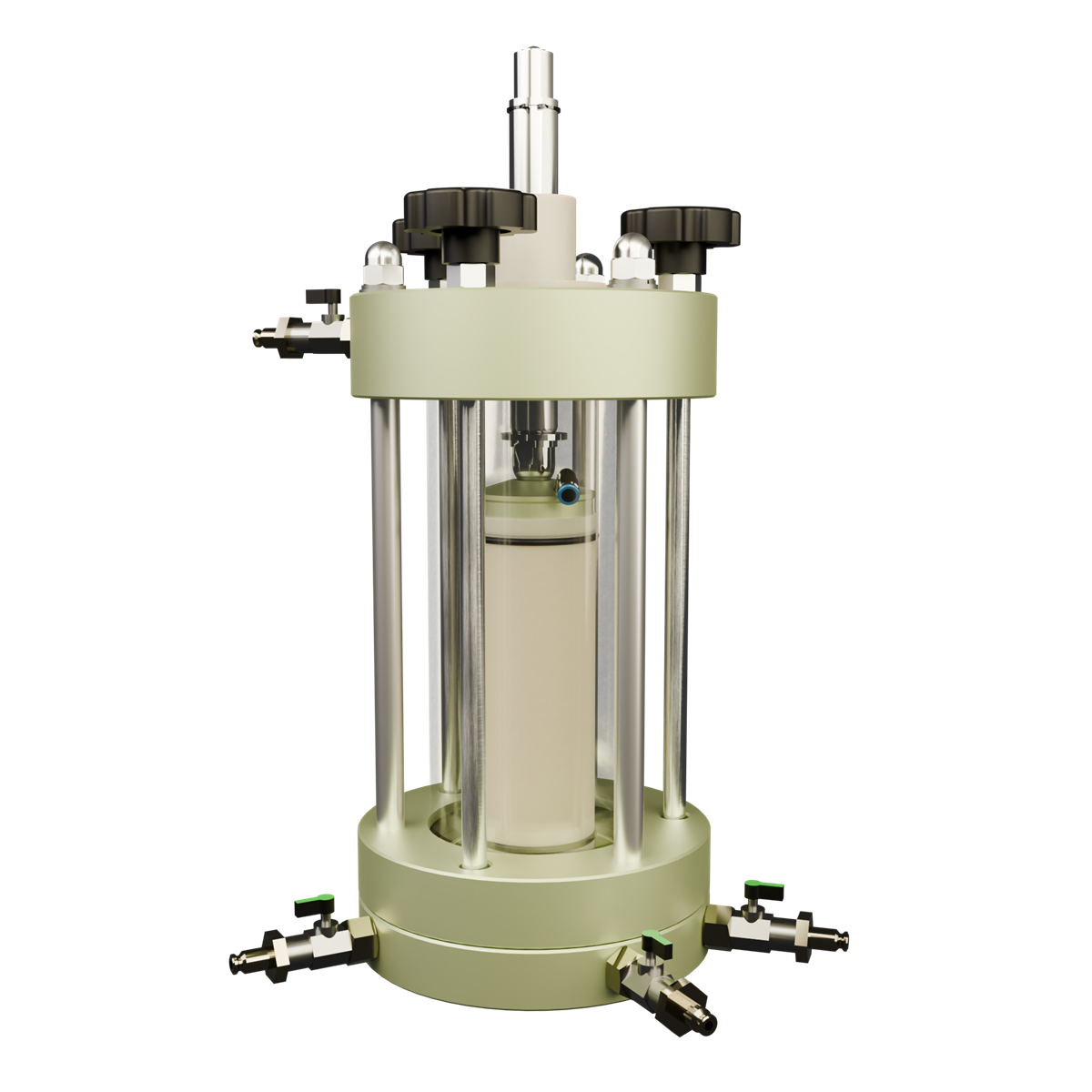

Камера типа А
Оптимально для стандартных испытаний и визуального контроля процесса.
- Дренированное и недренированное нагружение (CD / CU / UU)
- Измерение объёмных деформаций
- Контроль порового давления
Опция

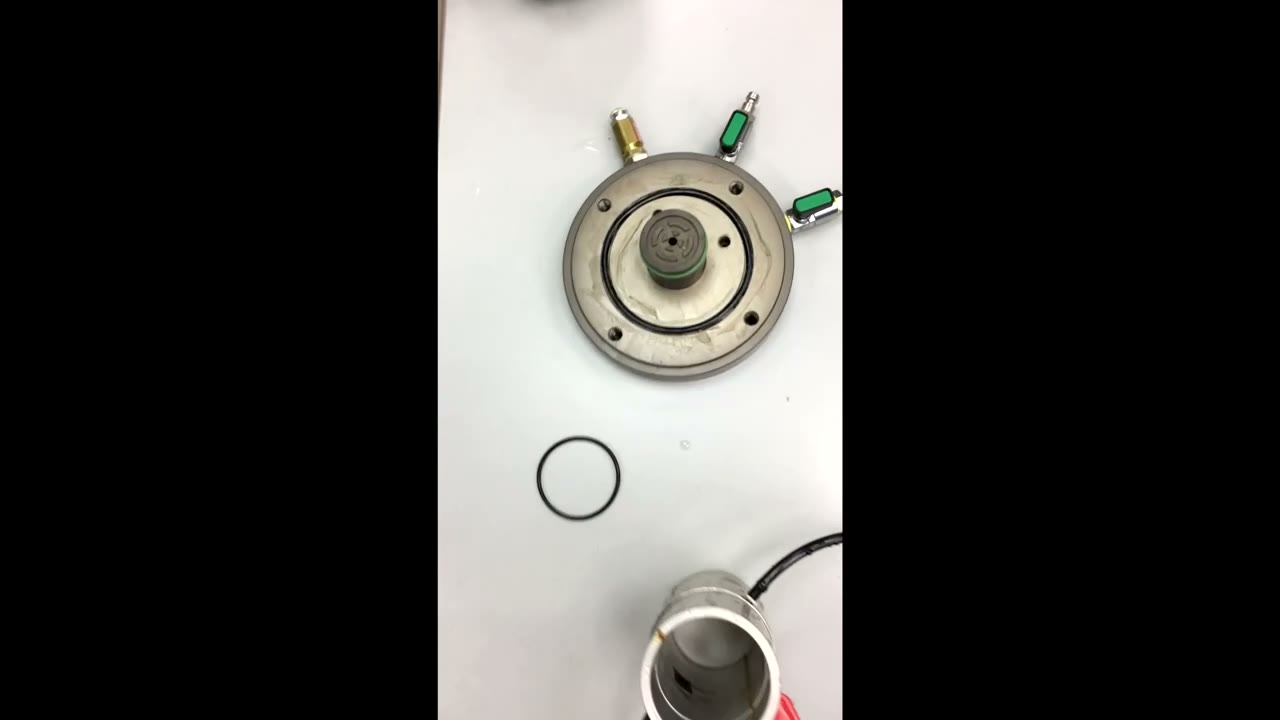

Камера типа Б
Используется для проведения испытаний в условиях трёхосного осесимметричного нагружения с контролем давления, дренажа и деформаций образца.
- Обеспечивает боковое расширение образца при всестороннем давлении в камере.
- Позволяет выполнять дренирование воды из образца и работать с системой противодавления.
- Поддерживает измерение объёмных или радиальных деформаций, давления в камере и порового давления.
Опция

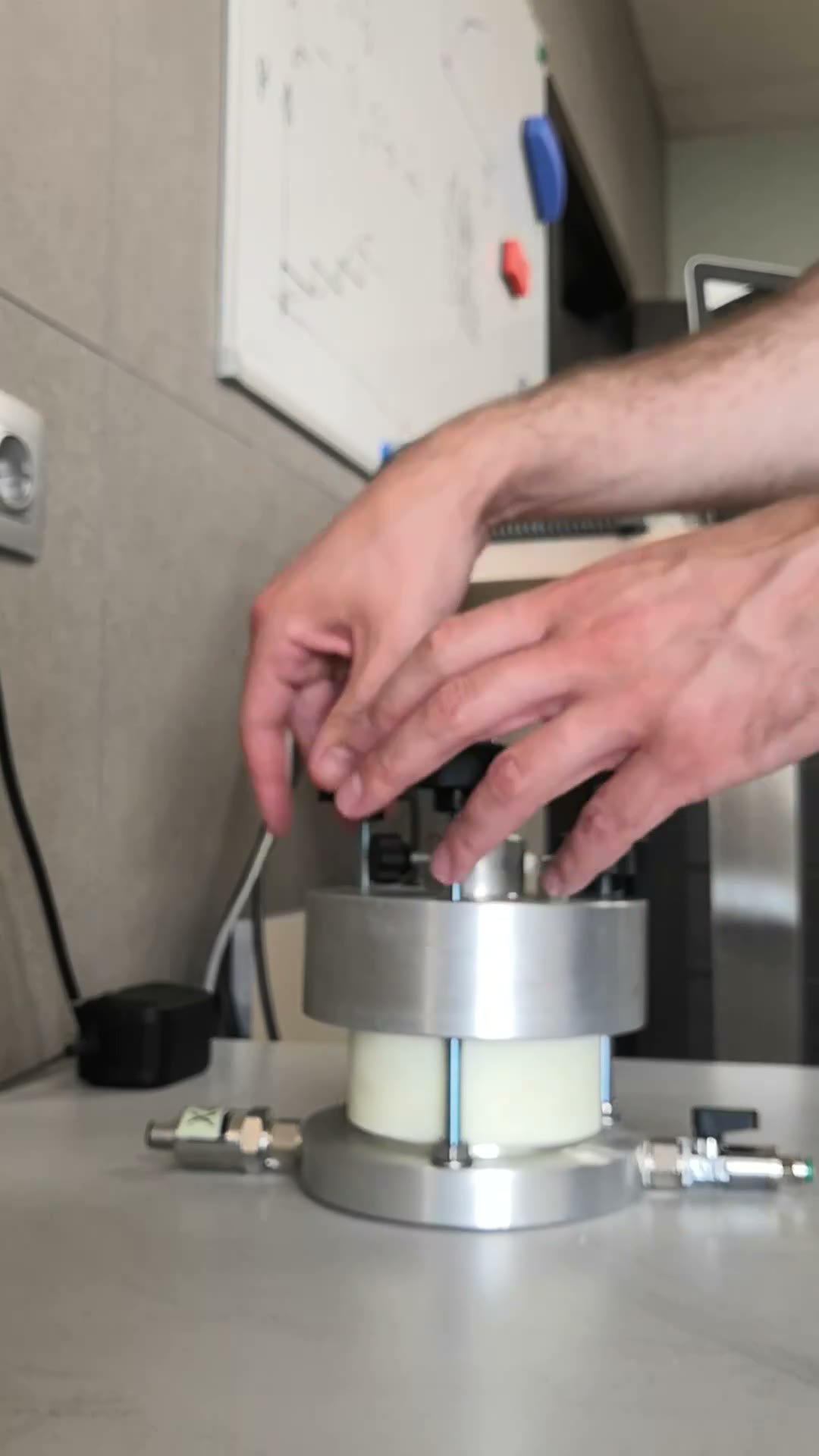

Оснастка для компрессионных испытаний
Используется для определения сжимаемости и деформируемости грунта при вертикальном нагружении без бокового расширения образца.
- Позволяет проводить компрессионные и консолидационные испытания грунтов.
- Применяется для определения осадки, коэффициента сжимаемости и одометрического модуля деформации Eoed.
- Подходит для оценки деформационных свойств при первичном и повторном нагружении.
Вольюмометры
Выбираются по числу каналов и требуемой точности.
В базе
Комплект из двух вольюмометров
Два отдельных вольюмометра для независимого задания и считывания давлений при испытаниях в камере стабилометра.
- Вольюмометр всестороннего давления — задаёт и контролирует давление в камере.
- Вольюмометр порового давления — работает с противодавлением и давлением в образце.
- Позволяет вести испытание с контролем изменения объёма жидкости и параметров дренирования.
Датчики
Выбираются под требуемые условия считывания данных.
В базе
Датчик осевой нагрузки
Отвечает за точную регистрацию осевой нагрузки на образец грунта в ходе испытания.
- Диапазон измерений: от 0 до 5 / 10 / 25 / 50 / 100 кН.
- Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
- Позволяет контролировать рост нагрузки в автоматическом режиме.
- Обеспечивает стабильную фиксацию пиковых и текущих значений.
- Используется при построении графиков и расчёте прочностных характеристик.
В базе
Датчик осевого перемещения
Измеряет вертикальное перемещение и изменение высоты образца при нагружении.
- Диапазон измерений: от 0 до 12,5 / 25 / 50 / 100 мм.
- Погрешность измерений: ±0,2% от полного диапазона; в исполнении повышенной точности — ±0,1% или ±0,05%.
- Помогает отслеживать деформацию образца на каждом этапе испытания.
- Используется для расчёта модулей деформации и относительных перемещений.
- Передаёт данные в систему регистрации без ручного съёма показаний.
В базе
Датчик порового давления образца
Контролирует давление жидкости в порах образца при насыщении, консолидации и сдвиге.
- Диапазон измерений: от 0 до 20 / 30 бар.
- Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
- Позволяет оценивать изменение порового давления во время испытания.
- Нужен для корректного проведения испытаний с дренированием и без дренирования.
- Помогает точнее анализировать поведение водонасыщенных грунтов.
В базе
Датчик давления в камере
Отслеживает давление в камере стабилометра и поддерживает контроль условий испытания.
- Диапазон измерений: от 0 до 20 / 30 бар.
- Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
- Фиксирует уровень бокового давления, прикладываемого к образцу.
- Помогает поддерживать заданный режим нагружения в камере.
- Используется для контроля параметров испытания и последующей обработки результатов.
Дополнительные модули
Опции для расширения возможностей установки.
Опция
Срезовая каретка
Дополнительный модуль для проведения испытаний грунтов на одноплоскостной срез на базе установки.
- Позволяет использовать установку не только для трёхосного сжатия, но и для классических срезовых испытаний.
- Подходит для определения прочностных характеристик грунта при срезе по фиксированной плоскости.
- Испытания могут выполняться по методике ГОСТ Р 12248.1.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений силы, кН | 0-5 / 0-10 / 0-25 / 0-50 / 0-100 |
| Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений силы, % | ±0,5; в исполнении повышенной точности — ±0,2 |
| Диапазон измерений избыточного давления, бар | 0-20 / 0-30 |
| Пределы допускаемой приведённой погрешности к полному диапазону измерений избыточного давления, % | ±0,5; в исполнении повышенной точности — ±0,2 |
| Диапазон измерений линейных перемещений, мм | 0-12,5 / 0-25 / 0-50 / 0-100 |
| Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений линейных перемещений, % | ±0,2; в исполнении повышенной точности — ±0,1 / ±0,05 |
| Скорость осевых перемещений рамы и поршней волюмометров, мм/мин | 0,0001-150 |
| Диаметр испытуемого образца, мм | 38-300 |
| Параметры электрического питания | 220±22 В, 50±1 Гц |
| Габаритные размеры без учёта оснастки, Ш×Г×В, мм, не более — модификации 5 и 10 кН | 240×500×1100 |
| Габаритные размеры без учёта оснастки, Ш×Г×В, мм, не более — модификация 25 кН | 240×500×1100 |
| Габаритные размеры без учёта оснастки, Ш×Г×В, мм, не более — модификация 50 кН | 240×500×1100 |
| Габаритные размеры без учёта оснастки, Ш×Г×В, мм, не более — модификация 100 кН | 650×750×1550 |
