ЛИГА-КЛ1-300кН
ЛИГА-КЛ1-300кН

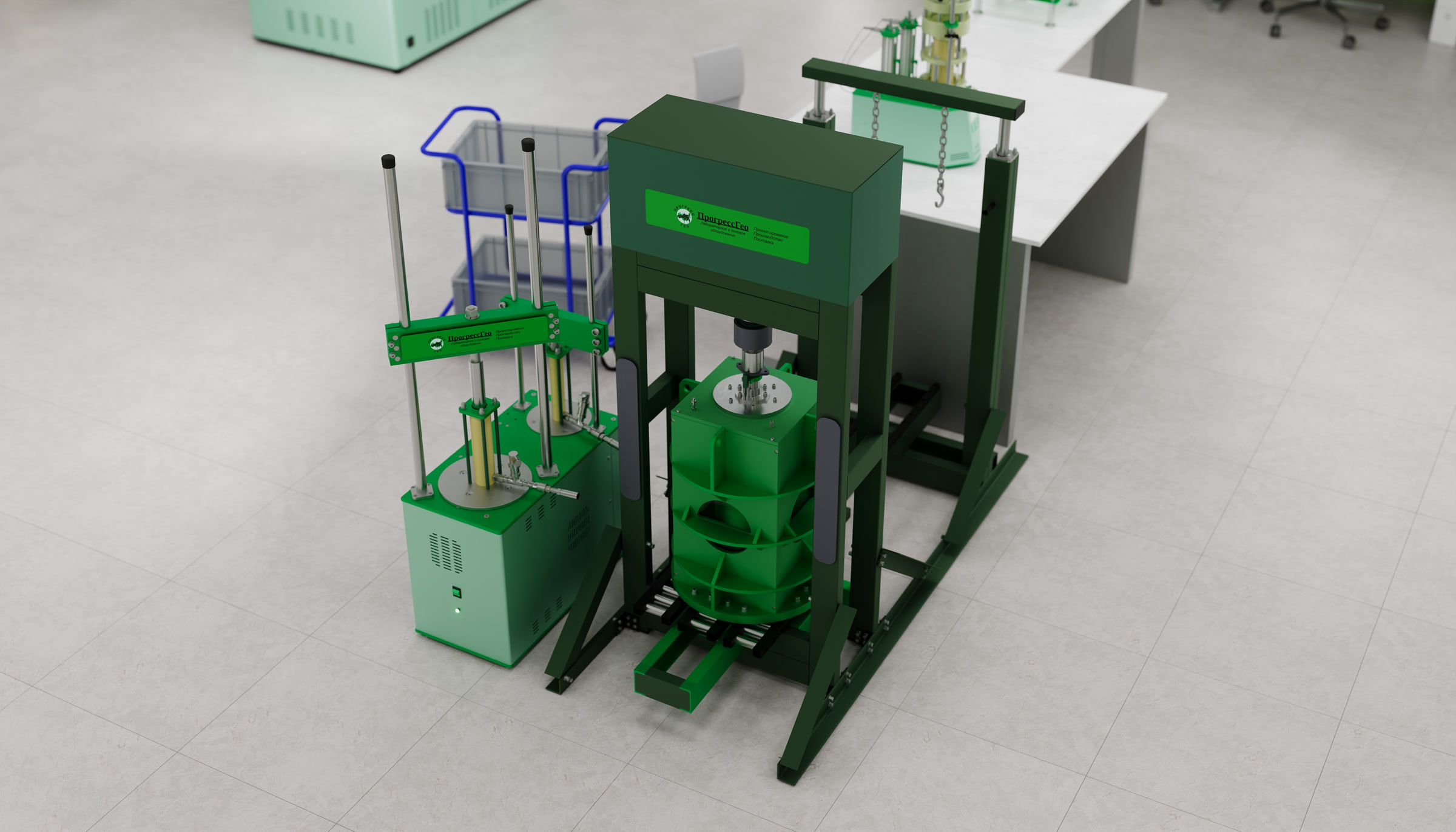

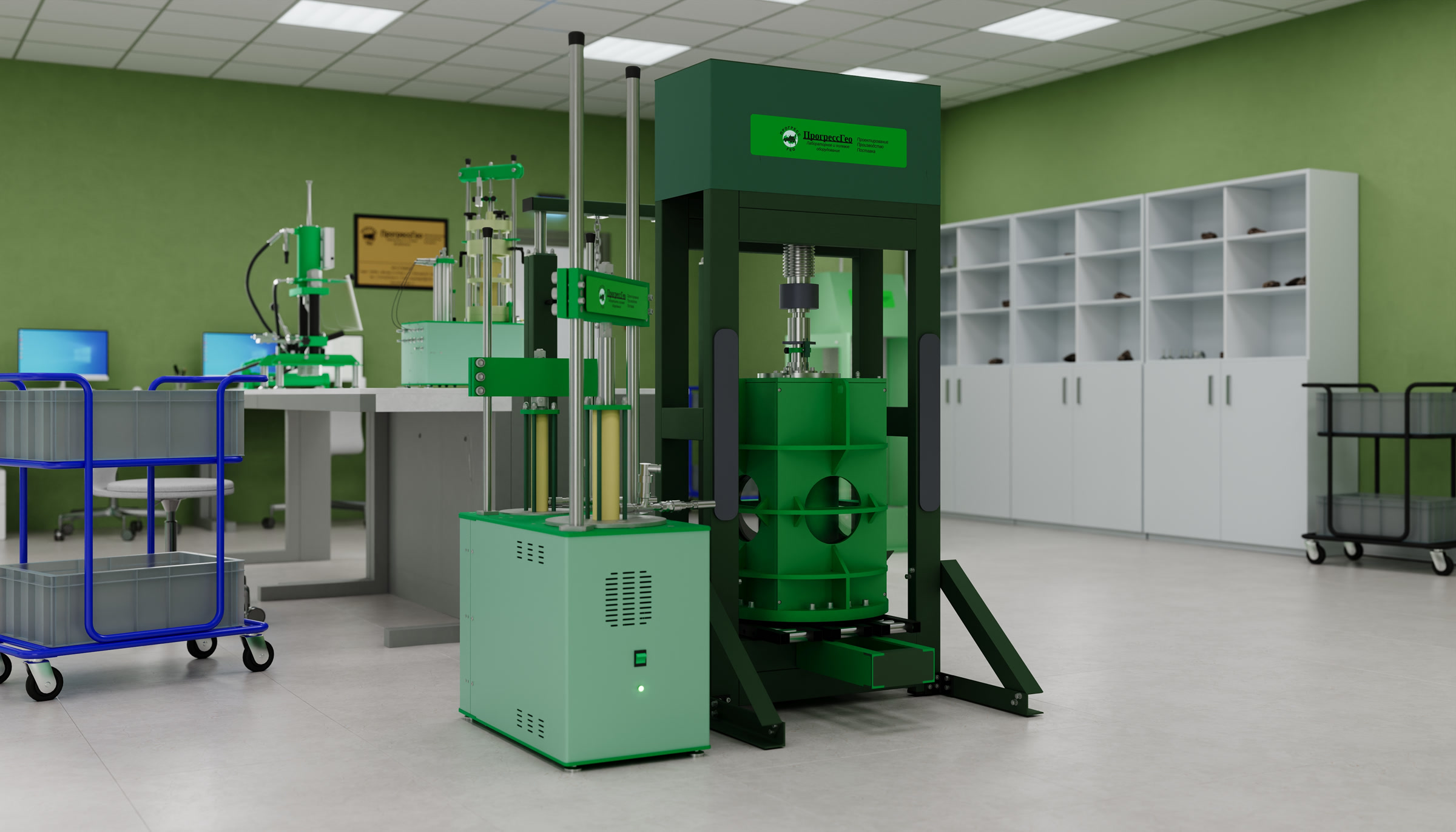

Автоматический прибор трёхосного сжатия для крупнообломочных грунтов с автоматической регистрацией параметров испытания
Цена:
360 145 ₽ в базовой комплектации
-
Трёхосное сжатиеИспытания крупнообломочных грунтов
-
Прочность и деформируемостьОпределение характеристик по ГОСТ и ASTM
-
Разные состояния образцаВодонасыщенное и воздушно-сухое состояние
-
Повышенная нагрузкаИспытания с вертикальной нагрузкой до 300 кН
Описание и преимущества
Назначение
Испытания крупнообломочных грунтов методом трёхосного сжатия.
- определение прочностных и деформационных свойств в соответствии с ГОСТ 12248.3-2020, СП 22.13330, ASTM и др.;
- испытания водонасыщенных и воздушно-сухих образцов по схемам КД, КН, НН;
- испытания с вертикальной нагрузкой до 300 кН.
Что даёт лаборатории
Прибор предназначен для лабораторий, которым нужны корректные трёхосные испытания крупнообломочных грунтов.
- Автоматическая регистрация параметров испытания.
- Контроль нагружения, давления и деформаций образца.
- Работа с крупными образцами для более представительного результата.
- Подготовка данных для расчёта характеристик прочности и деформируемости.
Комплектация устройства
Базовая комплектация, а также возможные расширения оснастки прибора
В базе
входит в стандартную поставку
Опция
добавляется по востребованности
Оснастка и опции
Камеры дополнительной оснастки
Точный состав поставки фиксируется в коммерческом предложении.
В базе
Камера типа А
Оптимально для стандартных испытаний и визуального контроля процесса.
- Дренированное и недренированное нагружение (CD / CU / UU)
- Измерение объёмных деформаций
- Контроль порового давления
Опция
Камера типа Б
Используется для проведения компрессионных испытаний с контролем давления, дренажа и деформаций образца.
- Обеспечивает боковое расширение образца при всестороннем давлении в камере.
- Позволяет выполнять дренирование воды из образца и работать с системой противодавления.
- Поддерживает измерение объёмных или радиальных деформаций, давления в камере и порового давления.
Опция
Оснастка для компрессионных испытаний
Используется для определения сжимаемости и деформируемости грунта при вертикальном нагружении без бокового расширения образца.
- Позволяет проводить компрессионные и консолидационные испытания грунтов.
- Применяется для определения осадки, коэффициента сжимаемости и одометрического модуля деформации Eoed.
- Подходит для оценки деформационных свойств при первичном и повторном нагружении.
Вольюмометры
Выбираются по числу каналов и требуемой точности.
В базе
Комплект из двух вольюмометров
Два отдельных вольюмометра для независимого задания и считывания давлений при испытаниях в камере стабилометра.
- Вольюмометр всестороннего давления — задаёт и контролирует давление в камере.
- Вольюмометр порового давления — работает с противодавлением и давлением в образце.
- Позволяет вести испытание с контролем изменения объёма жидкости и параметров дренирования.
Датчики
Выбираются под требуемые условия считывания данных.
В базе
Датчик осевой нагрузки
Отвечает за точную регистрацию осевой нагрузки на образец грунта в ходе испытания.
- Диапазон измерений: от 0 до 5 / 10 / 25 / 50 / 100 кН.
- Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
- Позволяет контролировать рост нагрузки в автоматическом режиме.
- Обеспечивает стабильную фиксацию пиковых и текущих значений.
- Используется при построении графиков и расчёте прочностных характеристик.
В базе
Датчик осевого перемещения
Измеряет вертикальное перемещение и изменение высоты образца при нагружении.
- Диапазон измерений: от 0 до 12,5 / 25 / 50 / 100 мм.
- Погрешность измерений: ±0,2% от полного диапазона; в исполнении повышенной точности — ±0,1% или ±0,05%.
- Помогает отслеживать деформацию образца на каждом этапе испытания.
- Используется для расчёта модулей деформации и относительных перемещений.
- Передаёт данные в систему регистрации без ручного съёма показаний.
В базе
Датчик порового давления образца
Контролирует давление жидкости в порах образца при насыщении, консолидации и сдвиге.
- Диапазон измерений: от 0 до 20 / 30 бар.
- Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
- Позволяет оценивать изменение порового давления во время испытания.
- Нужен для корректного проведения испытаний с дренированием и без дренирования.
- Помогает точнее анализировать поведение водонасыщенных грунтов.
В базе
Датчик давления в камере
Отслеживает давление в камере стабилометра и поддерживает контроль условий испытания.
- Диапазон измерений: от 0 до 20 / 30 бар.
- Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
- Фиксирует уровень бокового давления, прикладываемого к образцу.
- Помогает поддерживать заданный режим нагружения в камере.
- Используется для контроля параметров испытания и последующей обработки результатов.
Дополнительные модули
Опции для расширения возможностей установки.
Опция
Срезовая каретка
Дополнительный модуль для проведения испытаний грунтов на одноплоскостной срез на базе установки.
- Позволяет использовать установку не только для компрессионного сжатия, но и для классических срезовых испытаний.
- Подходит для определения прочностных характеристик грунта при срезе по фиксированной плоскости.
- Испытания могут выполняться по методике ГОСТ Р 12248.1.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Макс. вертикальная нагрузка | 10 кН |
| Частота воздействия | до 70 Гц |
| Всестороннее давление | 2 МПа |
| Циклическое давление | 0,8 МПа |
| Ход траверсы | 100 мм |
| Погрешность давления | ±0,25% |
| Погрешность силы | ±0,5% |
| Погрешность перемещения | ±0,2% |
| Диаметр образца | 50, 100 мм |
| Габариты (Ш×Г×В) | 1180×650×1900 мм |
| Масса | 245 кг |
