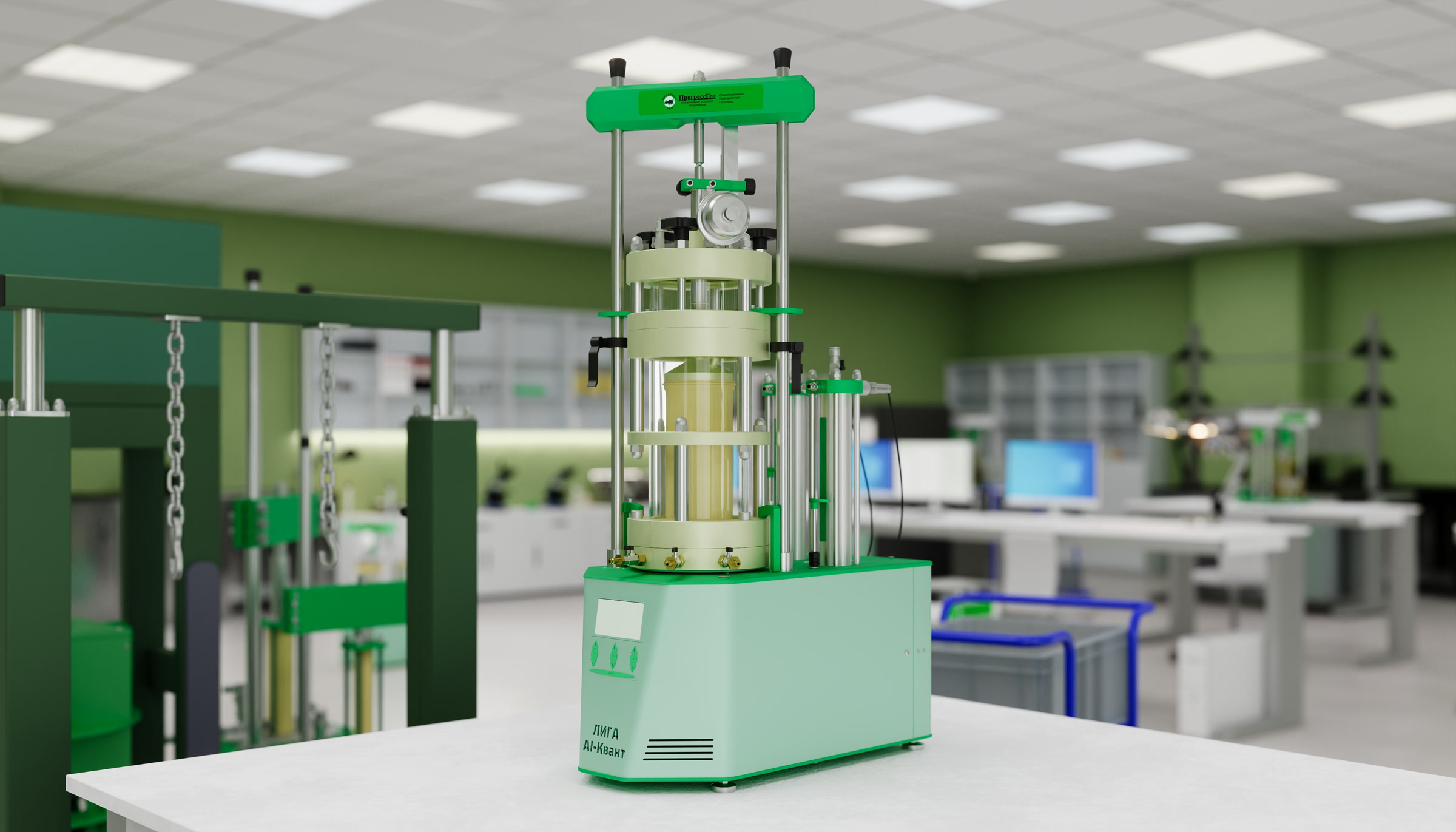

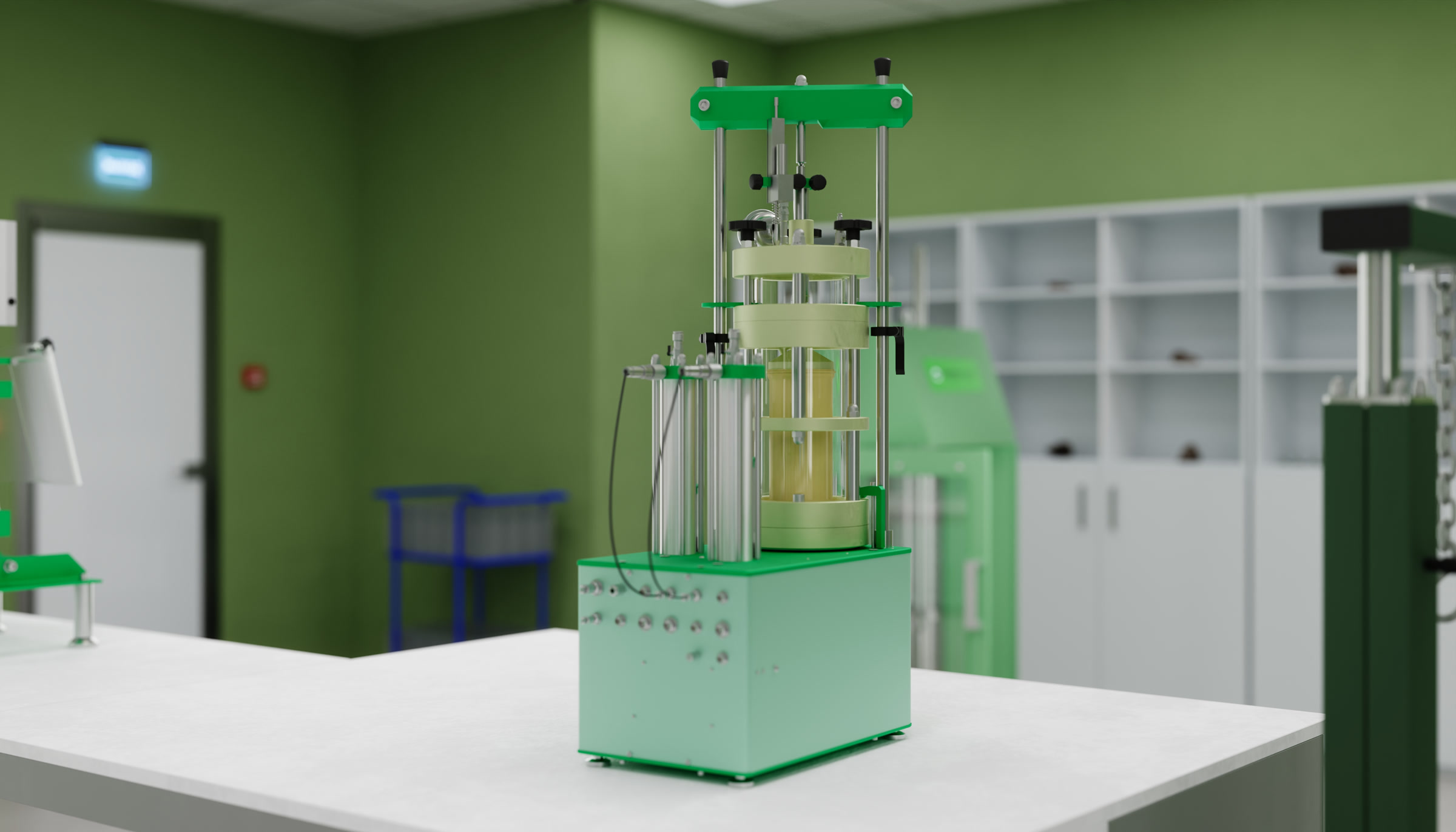

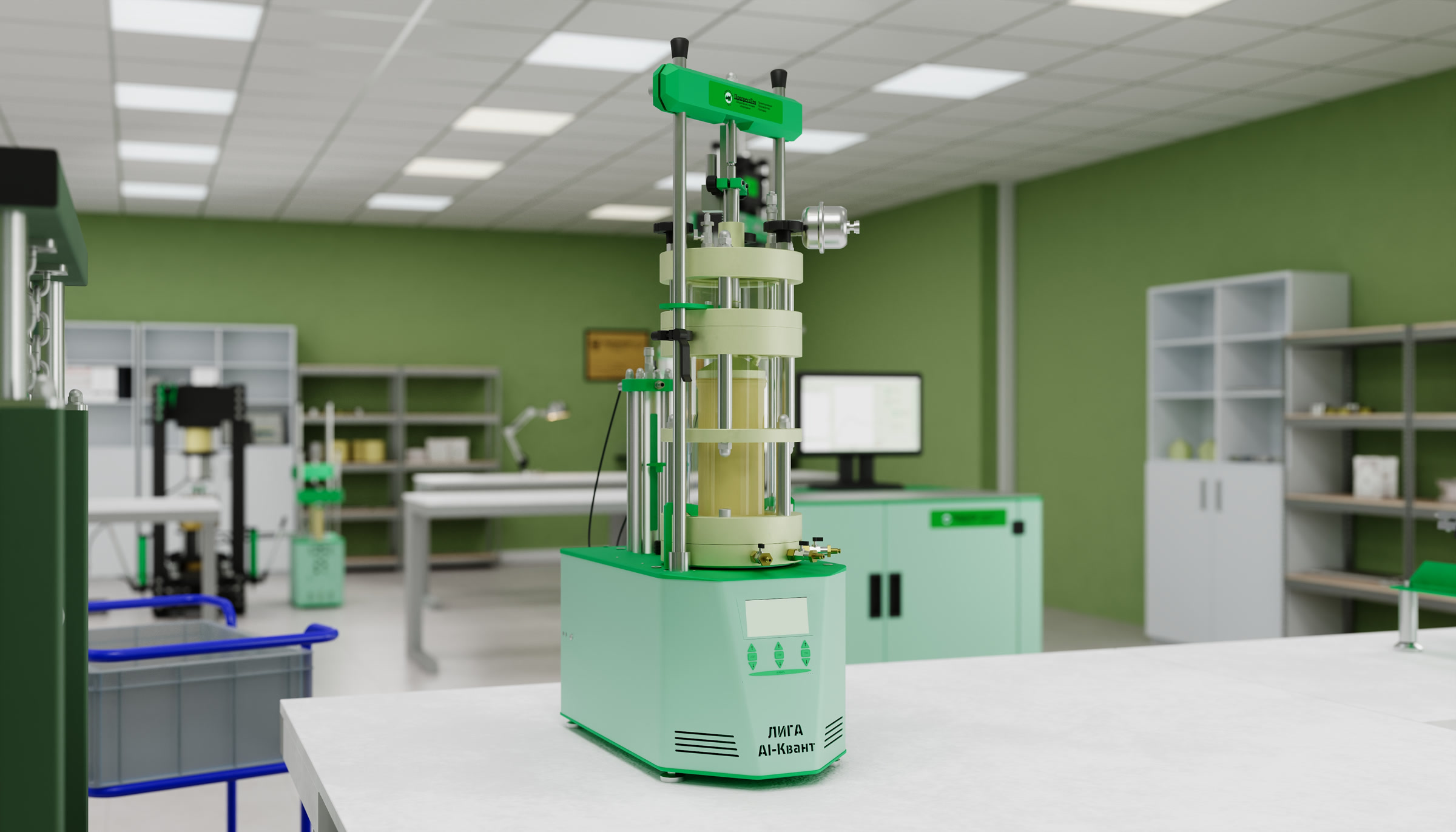

Прибор динамического трёхосного сжатия грунтов с автоматической регистрацией параметров испытания
Цена:
от 580 000 ₽ в базовой комплектации
-
Высокая точностьПрецизионные датчики давления и деформации
-
Полная автоматизация испытанийМинимальное участие оператора
-
Повторяемость результатовСтабильная нагрузка и контроль параметров
-
Онлайн контроль параметровМониторинг нагрузки и деформации
Описание и преимущества
Назначение
Испытания образцов дисперсных грунтов методом динамического трёхосного сжатия в соответствии с п.6 ГОСТ Р 56353-2022, СП 23-105-2004, ASTM и др. с целью определения характеристик:
- параметры виброразжижения грунтов (переход тиксотропного грунта в текучее состояние);
- сейсмическая разжижаемость грунтов PPR;
- критическое пиковое горизонтальное ускорение для возникновения разжижения при землетрясении на поверхности почвы PGA (τd/σ');
- значение относительной деформации виброползучести εd, применяемое для расчёта длительных осадок основания от совместного действия статических и динамических нагрузок в соответствии с СП 22.13330.2016;
- уменьшенное значение модуля деформации Ered;
- динамический модуль деформации Ed;
- коэффициент уплотняемости несвязного грунта Rs;
- осадку слоя δt;
- потенциал разжижения грунта FL;
- латеральных деформаций грунта в результате разжижения;
- удельная рассеянная энергия ΔW и степень устойчивости грунта.
- Диаметры испытуемых образцов: 50-100 мм.
- Частота воздействия до 10 Гц.
Что даёт лаборатории
Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.
- Автоматический режим испытаний с минимальным участием пользователя.
- Сокращение времени испытаний за счёт автоматизации основных операций.
- Удобная эксплуатация для начинающих и опытных специалистов.
- Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
- Техническая поддержка и методическое сопровождение.
Комплектация устройства
Комплектация подбирается под методику испытаний, нагрузку и размер образца.
Базовый состав прибора
Основные узлы, необходимые для работы прибора, автоматического проведения испытаний и регистрации результатов.
Испытательная рама
Несущая конструкция прибора с нагрузочной траверсой и рабочей зоной.
Система нагружения
Привод, исполнительные узлы и управление перемещением траверсы.
Датчики и измерение
Каналы регистрации нагрузки, перемещения и деформаций образца.
Волюмометры
Измерение изменения объема образца; количество и исполнение подбираются под методику испытаний и конфигурацию прибора.
ПО и блок управления
Автоматическое ведение испытаний, сбор данных и подготовка результатов.
Документация и кабели
Паспорт, руководство по эксплуатации, кабели и принадлежности для запуска.
Оснастка и дополнительные модули
Комплектация подбирается под методику испытаний, нагрузку и размер образца.
КТ 38/50
Одна камера для двух типоразмеров образцов.
- 38 x 76 мм
- 50 x 100 мм

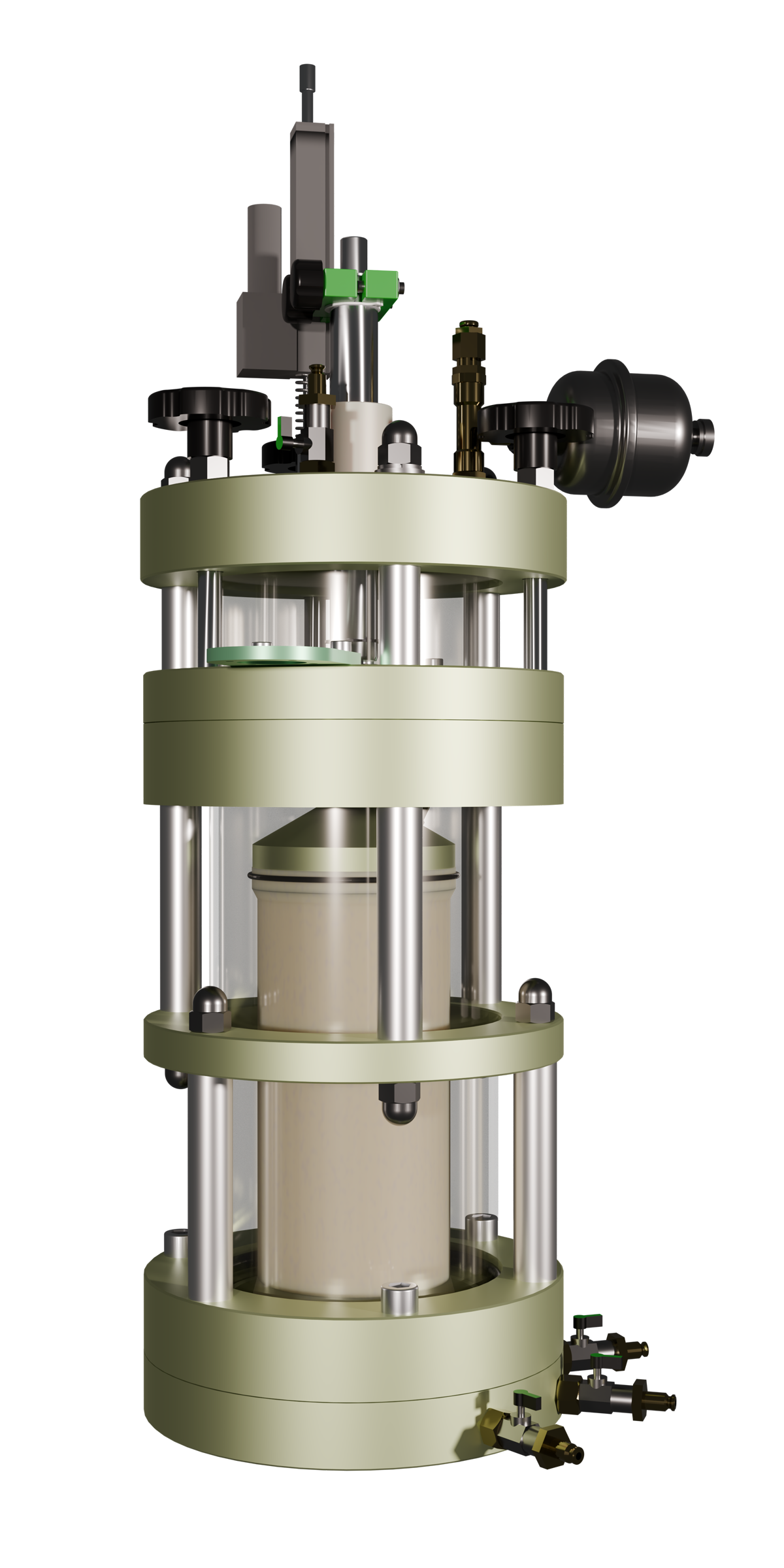

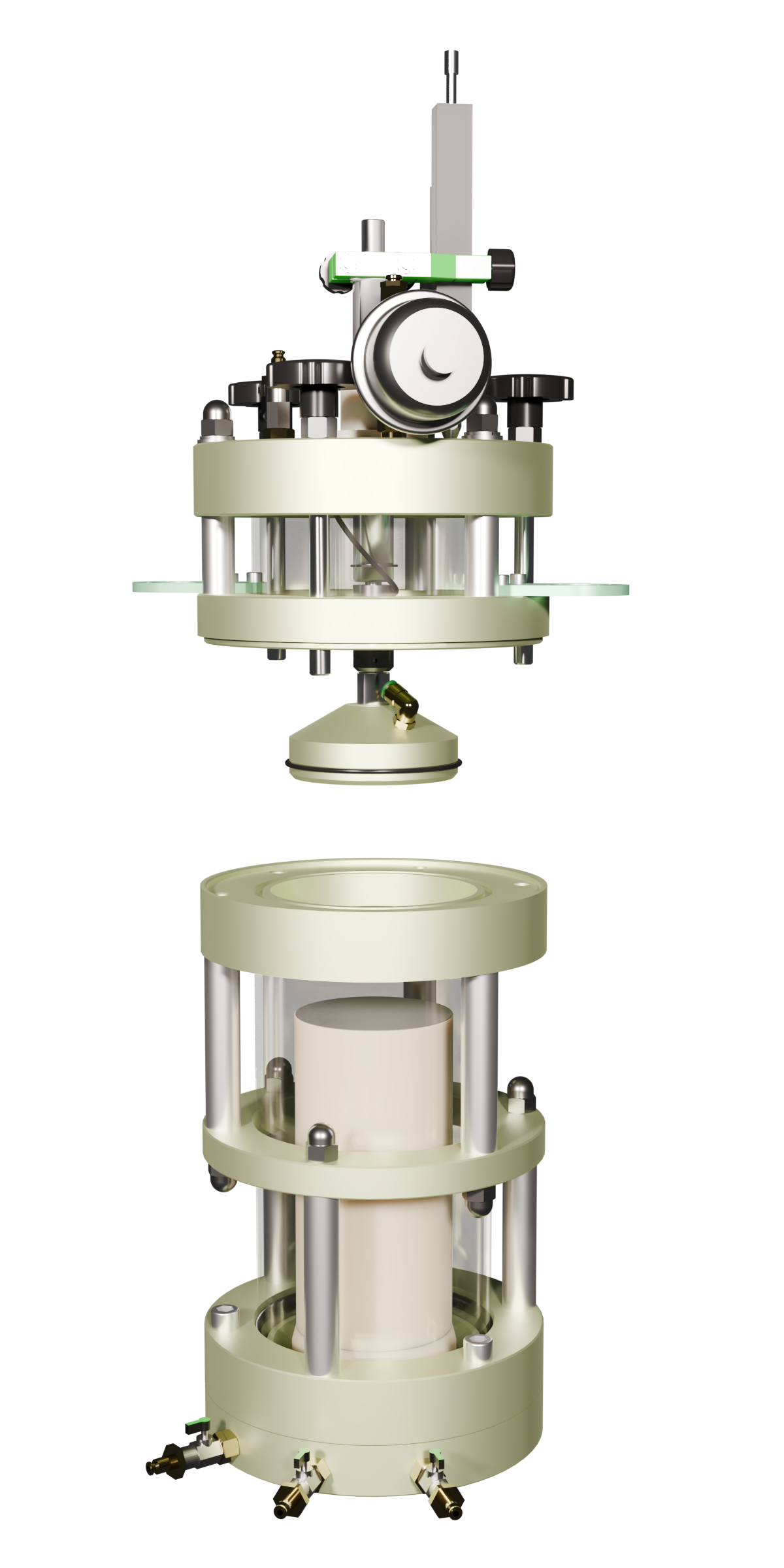

КТД 50/100
Камера под динамические испытания образцов выбранного типоразмера.
- 50 x 100 мм
Штампы к камере
Комплект штампов под выбранную камеру и типоразмер образца.
Оболочки
Оболочки под соответствующий диаметр и высоту образца.
Титановые фильтры
Фильтры под выбранный типоразмер образца и схему испытаний.
Формы и кольца
Разъемные формы, вырезные кольца и элементы подготовки образцов.
Кронштейны и переходники
Переходные элементы для установки выбранной оснастки на прибор.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Макс. вертикальная нагрузка | 10 кН |
| Частота воздействия | до 10 Гц |
| Всестороннее давление | 2 МПа |
| Циклическое давление | 0,8 МПа |
| Ход траверсы | 40 мм |
| Погрешность давления | ±0,25% |
| Погрешность силы | ±0,5% |
| Погрешность перемещения | ±0,2% |
| Диаметр образца | 50, 71,4, 100 мм |
| Габариты (Ш×Г×В) | 550×650×1780 мм |
| Масса | 115 кг |
