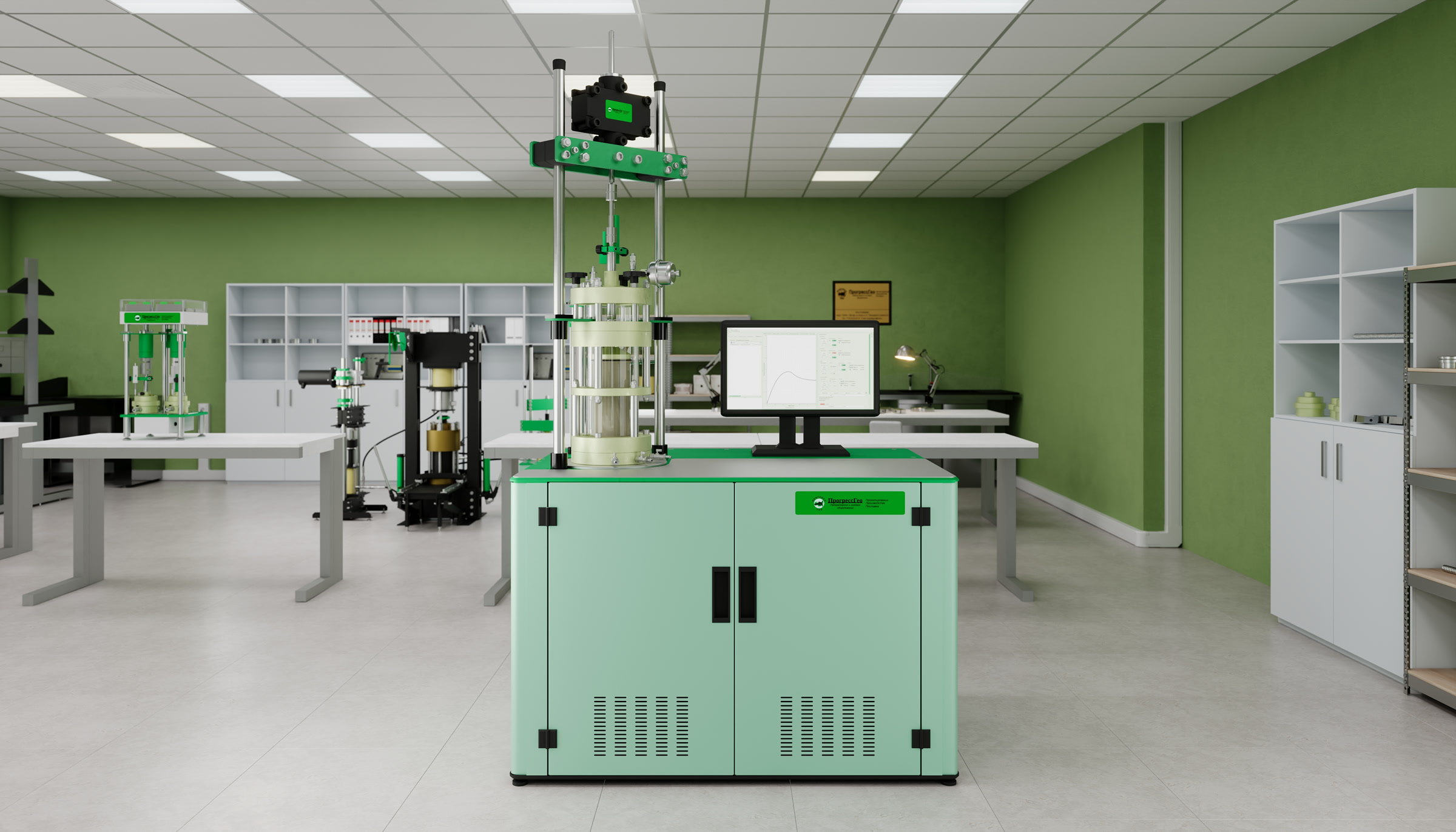

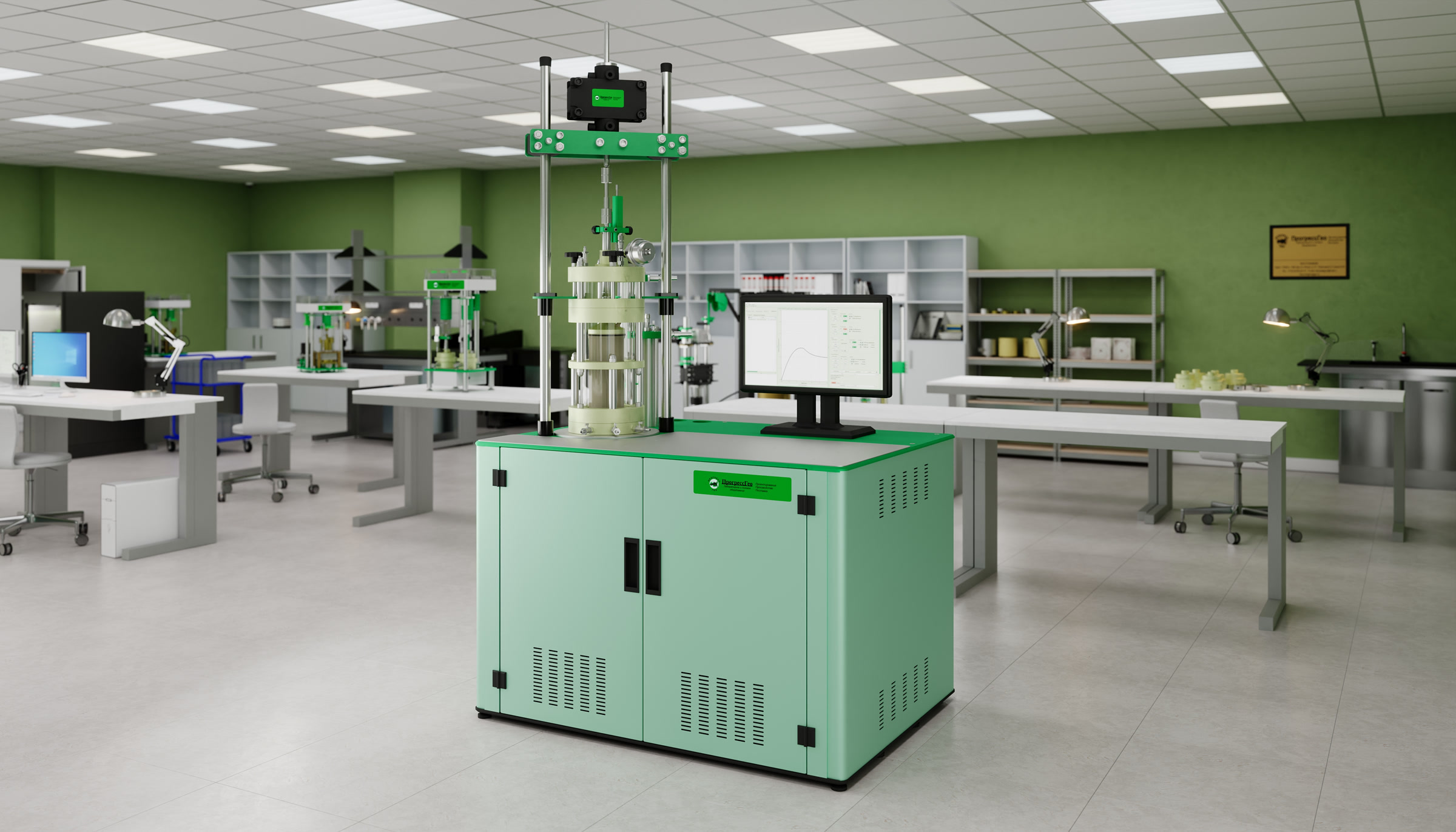

ЛИГА-КЛ1Д-70Гц

Прибор динамического трёхосного сжатия грунтов с автоматической регистрацией параметров испытания

Цена: от 580 000 ₽ в базовой комплектации

Высокая точность

Прецизионные датчики давления и деформации
Полная автоматизация испытаний

Минимальное участие оператора
Повторяемость результатов

Стабильная нагрузка и контроль параметров
Онлайн контроль параметров

Мониторинг нагрузки и деформации

Описание и преимущества

Назначение

Испытания образцов дисперсных грунтов методом динамического трёхосного сжатия в соответствии с п.6 ГОСТ Р 56353-2022, СП 23-105-2004, ASTM и др. с целью определения характеристик:

параметры виброразжижения грунтов (переход тиксотропного грунта в текучее состояние);
сейсмическая разжижаемость грунтов PPR;
критическое пиковое горизонтальное ускорение для возникновения разжижения при землетрясении на поверхности почвы PGA (τ_d/σ');
значение относительной деформации виброползучести ε_d, применяемое для расчёта длительных осадок основания от совместного действия статических и динамических нагрузок в соответствии с СП 22.13330.2016;
уменьшенное значение модуля деформации E_red;
динамический модуль деформации E_d;
коэффициент уплотняемости несвязного грунта R_s;
осадку слоя δ_t;
потенциал разжижения грунта F_L;
латеральных деформаций грунта в результате разжижения;
удельная рассеянная энергия ΔW и степень устойчивости грунта.
Диаметры испытуемых образцов: 50-100 мм.
Частота воздействия до 70 Гц.

Что даёт лаборатории

Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.

Автоматический режим испытаний с минимальным участием пользователя.
Сокращение времени испытаний за счёт автоматизации основных операций.
Удобная эксплуатация для начинающих и опытных специалистов.
Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
Техническая поддержка и методическое сопровождение.

Комплектация устройства

Базовая комплектация, а также возможные расширения оснастки прибора

В базе входит в стандартную поставку

Опция добавляется по востребованности

Оснастка и опции

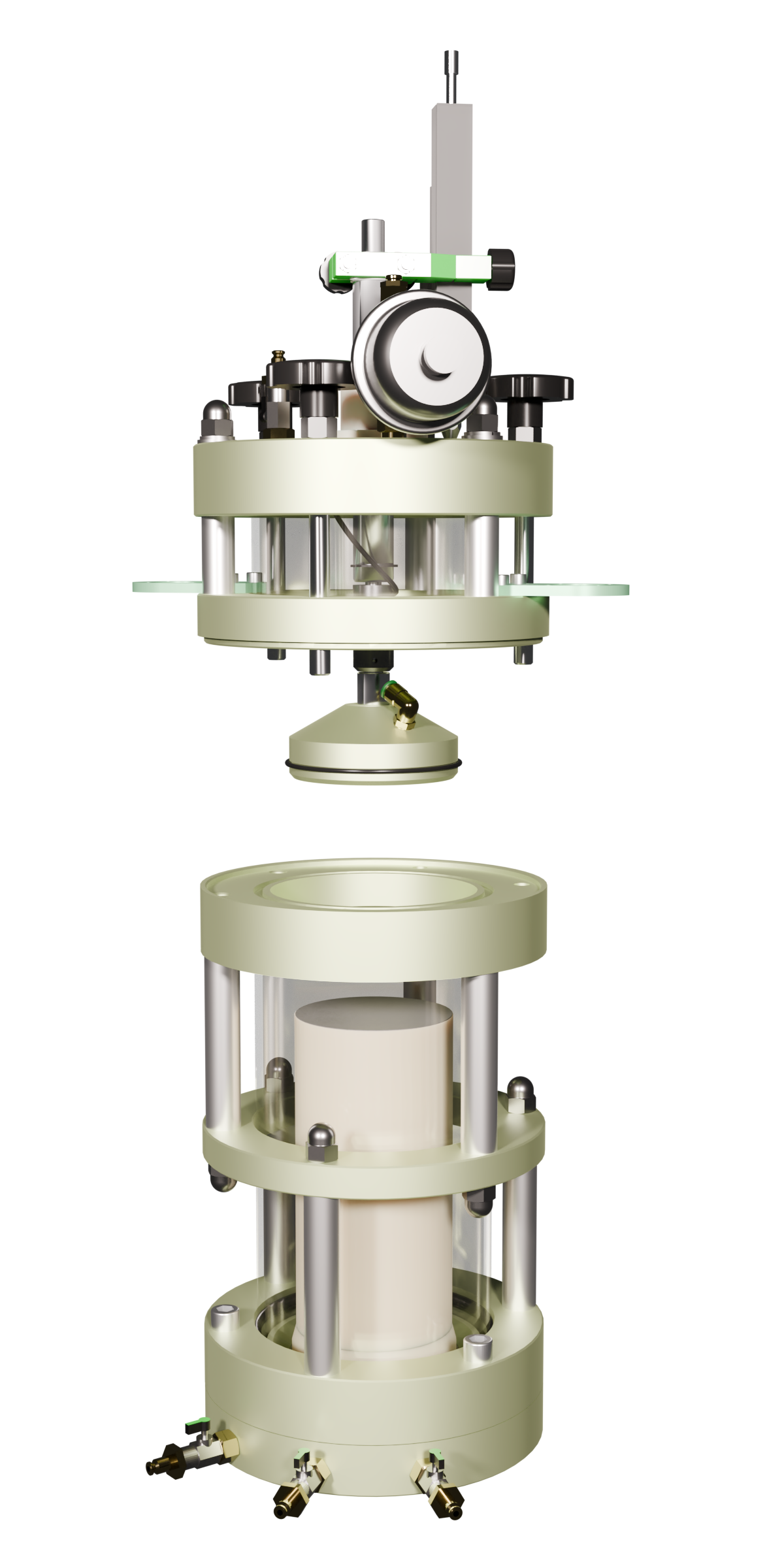

Камеры дополнительной оснастки

Точный состав поставки фиксируется в коммерческом предложении.

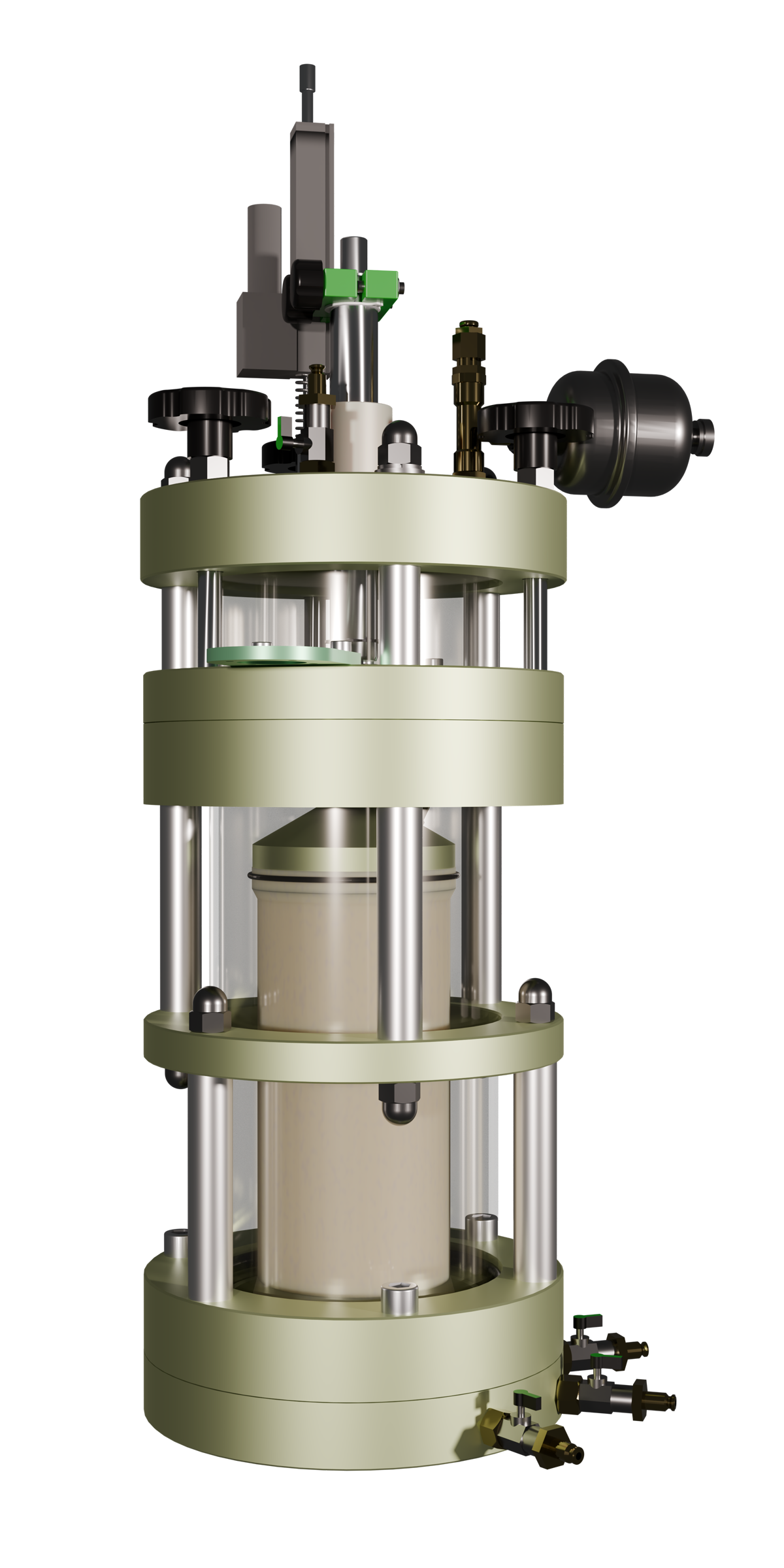

В базе Камера типа А

Оптимально для стандартных испытаний и визуального контроля процесса.

Дренированное и недренированное нагружение (CD / CU / UU)
Измерение объёмных деформаций
Контроль порового давления

Опция Камера типа Б

Используется для проведения испытаний в условиях трёхосного осесимметричного нагружения с контролем давления, дренажа и деформаций образца.

Обеспечивает боковое расширение образца при всестороннем давлении в камере.
Позволяет выполнять дренирование воды из образца и работать с системой противодавления.
Поддерживает измерение объёмных или радиальных деформаций, давления в камере и порового давления.

Опция Оснастка для компрессионных испытаний

Используется для определения сжимаемости и деформируемости грунта при вертикальном нагружении без бокового расширения образца.

Позволяет проводить компрессионные и консолидационные испытания грунтов.
Применяется для определения осадки, коэффициента сжимаемости и одометрического модуля деформации Eoed.
Подходит для оценки деформационных свойств при первичном и повторном нагружении.

Датчики

Выбираются под требуемые условия считывания данных.

В базе Датчик осевой нагрузки

Отвечает за точную регистрацию осевой нагрузки на образец грунта в ходе испытания.

Диапазон измерений: от 0 до 5 / 10 / 25 / 50 / 100 кН.
Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
Позволяет контролировать рост нагрузки в автоматическом режиме.
Обеспечивает стабильную фиксацию пиковых и текущих значений.
Используется при построении графиков и расчёте прочностных характеристик.

В базе Датчик осевого перемещения

Измеряет вертикальное перемещение и изменение высоты образца при нагружении.

Диапазон измерений: от 0 до 12,5 / 25 / 50 / 100 мм.
Погрешность измерений: ±0,2% от полного диапазона; в исполнении повышенной точности — ±0,1% или ±0,05%.
Помогает отслеживать деформацию образца на каждом этапе испытания.
Используется для расчёта модулей деформации и относительных перемещений.
Передаёт данные в систему регистрации без ручного съёма показаний.

В базе Датчик порового давления образца

Контролирует давление жидкости в порах образца при насыщении, консолидации и сдвиге.

Диапазон измерений: от 0 до 20 / 30 бар.
Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
Позволяет оценивать изменение порового давления во время испытания.
Нужен для корректного проведения испытаний с дренированием и без дренирования.
Помогает точнее анализировать поведение водонасыщенных грунтов.

В базе Датчик давления в камере

Отслеживает давление в камере стабилометра и поддерживает контроль условий испытания.

Диапазон измерений: от 0 до 20 / 30 бар.
Погрешность измерений: ±0,5% от полного диапазона; в исполнении повышенной точности — ±0,2%.
Фиксирует уровень бокового давления, прикладываемого к образцу.
Помогает поддерживать заданный режим нагружения в камере.
Используется для контроля параметров испытания и последующей обработки результатов.

Ключевые характеристики

Высокочастотный вибростабилометр
Макс. вертикальная нагрузка	10 кН
Частота воздействия	до 70 Гц
Всестороннее давление	2 МПа
Циклическое давление	0,8 МПа
Ход траверсы	100 мм
Погрешность давления	±0,25%
Погрешность силы	±0,5%
Погрешность перемещения	±0,2%
Диаметр образца	50, 100 мм
Габариты (Ш×Г×В)	1180×650×1900 мм
Масса	245 кг
