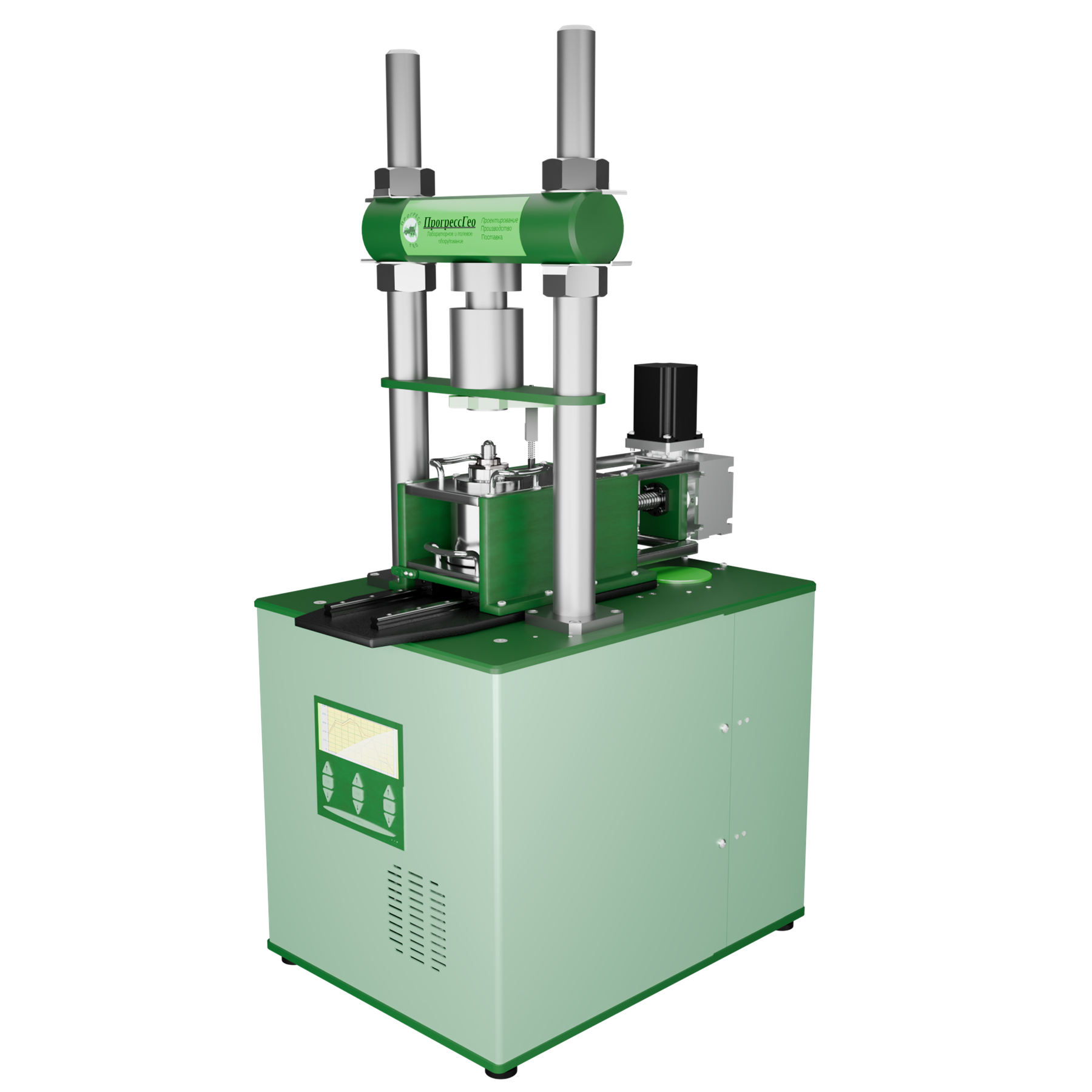

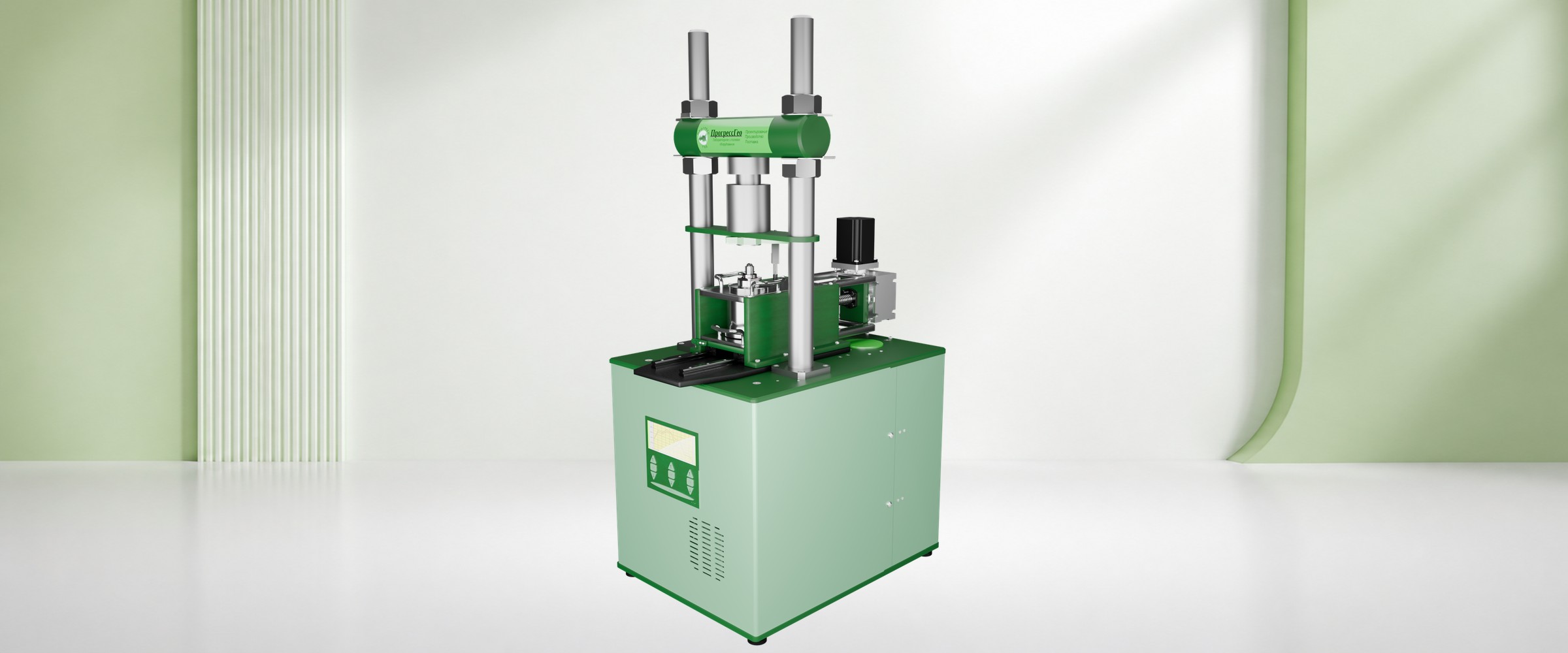

ЛИГА-КЛ0С-250кН

ЛИГА-КЛ0С-250кН

Прибор одноплоскостного среза по трещине скальных грунтов для определения прочностных характеристик

Цена: по запросу
  • Высокая точность
    Прецизионные датчики давления и деформации
  • Полная автоматизация испытаний
    Минимальное участие оператора
  • Повторяемость результатов
    Стабильная нагрузка и контроль параметров
  • Онлайн контроль параметров
    Мониторинг нагрузки и деформации

Описание и преимущества

Назначение

Испытания скальных грунтов методом одноплоскостного среза по трещине для определения прочностных характеристик.

  • одноплоскостной срез образца по заданной поверхности трещины;
  • определение сопротивления срезу τ, угла внутреннего трения φ и сцепления c;
  • контроль нормальной нагрузки N, сдвигающей нагрузки F и перемещения при срезе Δs;
  • подготовка данных для оценки прочности скальных грунтов и горных пород по поверхности ослабления;
  • работа по ГОСТ 21153.5-88, ГОСТ Р 12248.1-2020, ASTM и др.

Что даёт лаборатории

Прибор рассчитан на стабильное нагружение, повторяемость измерений и быструю подготовку результатов.

  • Автоматический режим испытаний с минимальным участием пользователя.
  • Сокращение времени испытаний за счёт автоматизации основных операций.
  • Удобная эксплуатация для начинающих и опытных специалистов.
  • Совместимость с EngGeo, Plaxis, PG-Test и другими программами.
  • Техническая поддержка и методическое сопровождение.

Комплектация устройства

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Базовый состав прибора

Основные узлы, необходимые для работы прибора, автоматического проведения испытаний и регистрации результатов.

Испытательная рама Несущая конструкция прибора с нагрузочной траверсой и рабочей зоной.
Система нагружения Привод, исполнительные узлы и управление перемещением траверсы.
Датчики и измерение Каналы регистрации нагрузки, перемещения и деформаций образца.
ПО и блок управления Автоматическое ведение испытаний, сбор данных и подготовка результатов.
Документация и кабели Паспорт, руководство по эксплуатации, кабели и принадлежности для запуска.
Оснастка и дополнительные модули

Комплектация подбирается под методику испытаний, нагрузку и размер образца.

Оснастка срез со сжатием
Единая оснастка для срезовых испытаний, без разделения на отдельные виды среза.
  • 71,4 x 35 мм

Ключевые характеристики

Параметр Значение
Максимальная вертикальная нагрузка, кН250
Максимальная срезающая нагрузка, кН250
Максимальный ход нагрузочной траверсы, мм40
Максимальный ход срезовой каретки, мм70
Скорость осевых перемещений рамы, мм/мин0,0001……50
Скорость перемещений срезовой каретки, мм/мин0,0001……50
Пределы допускаемой приведенной погрешности измерений силы, %±0,5
Пределы допускаемой приведенной погрешности измерений линейного перемещения, %±0,2
Диаметр испытуемого образца, мм30..100
Габаритные размеры (ширина х глубина х высота), мм450 x 1000 х 1400
Масса, кг220
